온이 바이크(ON E BIKE) 메가펫 26 전기자전거 배터리 10A교체

올해도 이제 며칠 안남았네요

계속 춥다가 오늘은 조금 포근하네요

자전거 꺼내 만지작 만지작하기 좋은 날씨네요

배터리 장착해서 모터도 돌려보고..ㅋㅋ.

​

온이바이크 메가펫 전기자전거 배터리 점검 요청왔어요

​

ON E BIKE 메가펫 전기자전거는

파스와 쓰로틀 겸용이구요

타이어는 26인치,

36V전압에 300W 모터가 장착되어있구요

한번 충전 후 주행거리는 50Km로 표시 되었구요

​

펫바이크는 도로 사정이 안좋은 험한 도로에서도 승차감이 짱이죠

타고 다니면 멋있어 보이구요^^

단 배터리 소모량이 쬐끔 높아요

350W를 넘지 않아 면허증없이 초보자도 탈수 있으나

최고 속도는 시속 25Km ~35km,

자전거 도로에서는 주행이 안되겠네요

안장 밑에 착탈식 배터리가 장착되어있구요

배터리를 자전거에서 분리한 케이스 모습입니다

케이스의 용량은 넉넉합니다

욕심 부리면 무려 20A까지도 늘릴 수 있어요..ㅋㅋ.

​

뒷면 모습이구요

​

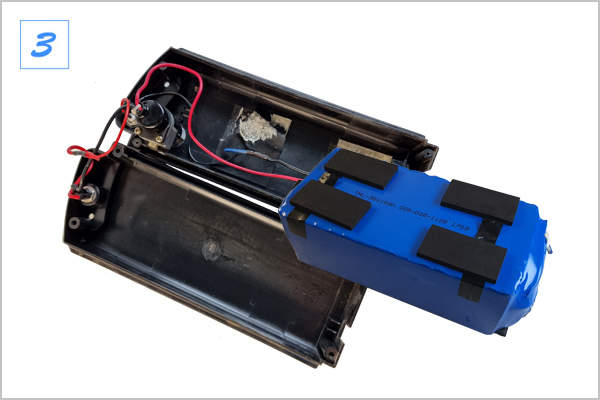

​케이스를 분리한 모습입니다

​

용량이 36V 10A로 표기되어 있어요

​

중국산 리튬이온 18650 셀 50개로 팩이 만들어졌구요

셀당 용량이 2A네요​

​

셀에 아무런 표기가 없어 사양이나 출처를 확인할 수 없네요​

국가 기밀 사항인가 봅니다

​

전압을 테스트 해봤어요

3.32V ~ 4.05V까지 전압이 많이 벌어졌네요

셀들이 수명을 거의 다해서 전압이 많이 틀어진 상태로

아마 만충도 안돼고

충전 후 바로 방전 되고 그랬을 거예요

​

케이스의 크기가 넉넉해

리튬이온 18650 또는 21700 사이즈 둘다 가능합니다.

그런 경우 21700 이 훨씬 낫죠 ?

무개당 용량이라든지, 방전용량이라던지

​

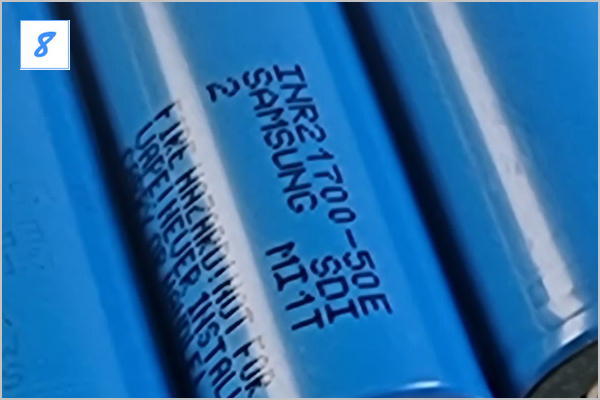

국산 리튬이온 셀(INR21700-50E)로 제작 합니다

용량은 원래 용량과 같은 10A가 되겠죠

개당 5A셀이 20개 들어갑니다.

​

두개 병렬이지만 셀당 5Ah이므로 10Ah용량에

최대 방전 용량이 거의 30Ah까지 가능합니다

​

보호회로 물론 장착 되었구요

​보호회로의 주요 역할은

​

1. 충전시 과 충전으로 부터 보호합니다 (과 충전시 전압차단)

2. 과 방전으로부터 보호합니다

3. 과전류 차단 등의 역할이 있습니다

​

보통 요즘 리튬배터리 팩에는 보호회로가 필수로 다 부착되어 있습니다

초창기 일부 중국제품에는 안들어 있었기도 했지만요...ㅋ.ㅋ.

요즘은 그렇지 않죠 ?

​

우천시 침수 대비 방수 포장하였습니다

​​

오늘도 손님 한분이 배터리를 들고 찾아오셔서

직구한 배터리를 수리 해달라고 하시더군요

얼마나 쓰셨냐고 물어 봤더니

한번도 안쓴 새것이라고 하셨는데 전압이 안나오더군요

​

그러나

교환을 위해 돌려 보내려 해도 방법이 없어요

리튬 배터리라서 비행기에 선적이 안되요..

​

수명을 다한 배터리를 보내오는 경우는

1. 만든지 오래되었거나,

2. 아주 저렴한 재료 사용 등의 원인이 있는데

​

배터리는 팩을 만들어 놓고 시간이 지나면 방전되므로

때때로 충전을 시켜가면서 팔아야하는데 귀찮으니까 그렇게 안하죠.

​

조립된 모습입니다

상태가 조금 지저분 하지만

케이스 용량이 넉넉하므로 용량 추가도 가능합니다

좀더 먼 거리를 주행을 원하시면

최대 약 20A까지 용량을 업그레이드하실수 있겠습니다

​그러면 최대 주행거리가 약 100Km가 되죠?...

​

셀의 방전 허용 용량도 기존 용량 대비 1.5배 이상,

거의 30A에 육박하므로

아무리 높은 언덕을 오르더라도

배터리에 스트레스를 주지 않으므로

​수명 또한 매우 길어집니다

​

그리고 리필하시고도

국토 종주여행이나 초장거리 주행을 원하신다면

아래와 같이 보조배터리를 추가 장착할 수 있어요

​1. 삼각프레임 가방에 약 30A 추가로 150Km

2. 프로그 타입 케이스를 장착하여 20A 약 100Km

3. 합계 계산상50A, 250Km를 추가 할수 있네요..

​

만약 리필을 20A까지하시고 보조배터리를 모두장착하시면

총 70A, 주행가능거리가 350Km가 되네요

날씨 풀리면 강화도 한번 돌고 올까요 ? ㅋㅋ

​

​

개조 후 온이 바이크 메가펫 26 배터리 특성입니다.

​

​

전압 : 36V

전류용량 : 10A

충전전압 : 42V

최대충전 허용 전류 : 9.8A

순간최대방전전류(셀) : 29.4A

​충전온도 : 0 to 45°C

사용온도 : -10 to 60°C

​

​

충전기는 리튬이온36V (충전전압42V)용 2~5Ah를 쓰시면됩니다.

배터리 팩에 들어있는 보호회로에도 과충전 차단기능이 있지만

2중, 3중 안전을 위해 꼭 전압에 맞는 충전기를 사용하셔야합니다.

잭의 크기가 같다고 아무 충전기나 꽂아 충전하시면 안됩니다.

​

충전시간

2A 충전기 : 약 6~7시간

4A 충전기 : 약 3~4시간

​

​
