안지오 바이크 전기자전거 배터리 셀 교체 및 14A 업그레이드

크리스마스도 지났구요

눈 깜빡하는 사이에 또 새해가 다가오네요

그누무 코로나 땜에 방콕이 습관이 되다보니

세월지나는지도 모르는가 봅니다

​

이번 겨울엔 자고 일어나면 눈이 와서

라이딩하기엔 쉽지가 않아요

길이 험한 도로에서는 펫바이크가 성능을 발휘합니다

​

안지오 펫바이크입니다

모터는 36V에 350W로 원동기 면허증은 있어야 운행이 가능하네요

한번 충전에 60~70Km 주행이 가능하다고합니다

​

최고속도는 25Km/h로 자전거도로 주행이 가능합니다

​

배터리가 삼각 프레임안에 설치되어 있습니다

​



배터리가 수명을 다해 보내오셨는데요.

충전 후 주행거리가 너무 짧아져서요..ㅠㅠ

​

보통 전기자전거 배터리가 수명을 다한 경우는

아래와 같은 증상이 있어요.

​

1. 배터리 장착을 해도 계기판에 아무런 표시가 안나타나거나

2. 주행하다가 자꾸 갔다 서다를 반복한다던지

3. 충전 후 주행 거리가 매우 짧고

4. 방전 상태에서도 배터리 충전시간이 매우 짧거나

5. 충전기를 아무리 꽂아놔도 만충이 되지않아요

​

​

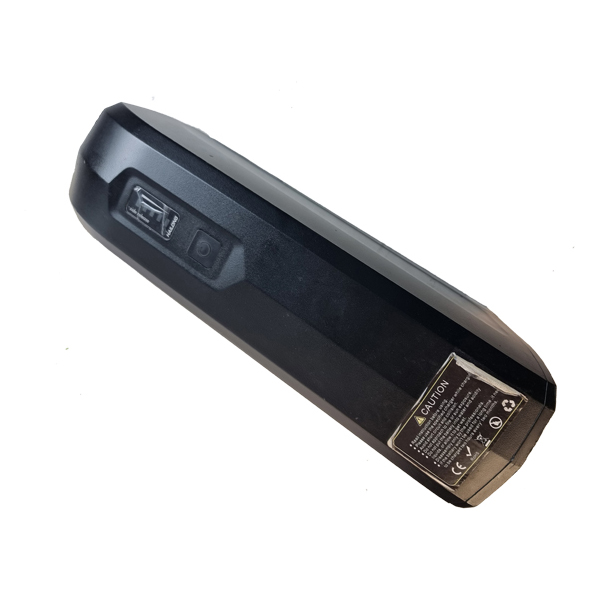

분리한 안지오바이크 배터리 모습입니다

​

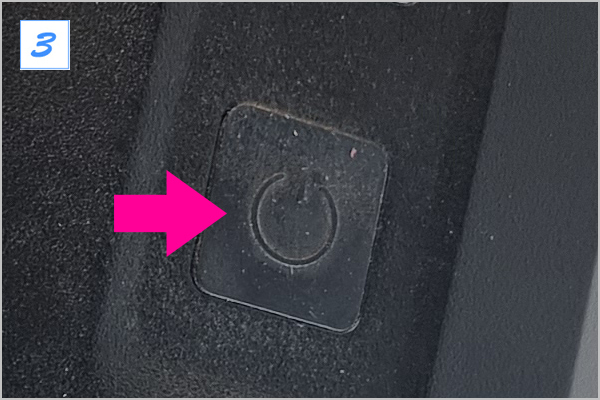

​​배터리 ON/OFF 스위치가 따로 있어요

스위치가 꼭 필요한지는 모르겠네요

​

게다가 모바일폰 충전이 가능한 USB 포트까지 있어요

꽤 럭서리하죠 ?

​

케이스를 분리한 모습입니다

​

​

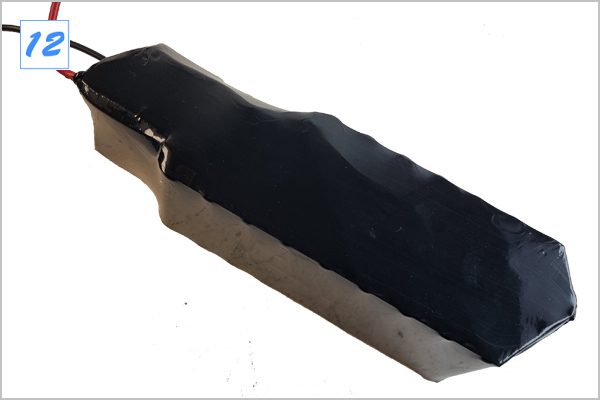

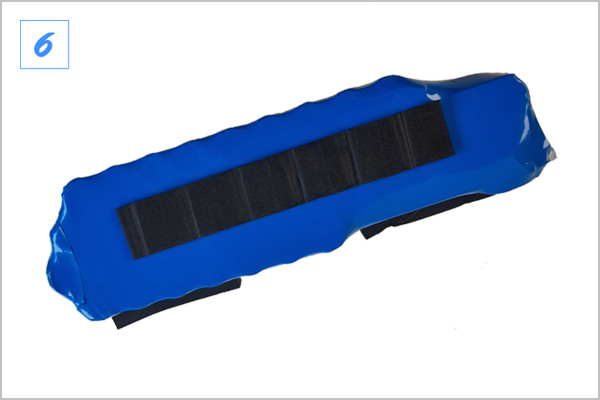

리튬 배터리 팩이구요

수축튜브를 제거한 모습입니다

눈에 익은 국산셀이 들어있어요

삼성 SDI ICR18650-26F셀 입니다

​

리튬 셀 40개와 보호회로로 구성되어있구요

수명을 다한 일반 방전 셀이지만

누액없이 깨끗하게 수명을 다했어요

스트레스를 많이 받지 않았다는 건데요

체중이 아주 작게 나가는 분이 평지에서만 주행하셨을까요 ?..ㅋㅋ

​

배터리의 총 용량은 10S4P(10개직렬 4개병렬)

36V (3.6X10)에 10.4A (2.6X4), 374W(36X10.4)가 되겠네요

​

​

일반 방전 셀이라 주로 노트북이나 일반 전자제품에 주로 쓰는 셀인데

전기자전거에 탑재되어 스트레스 좀 많이 받았을거예요

​

2600mAh 셀을 제거하고

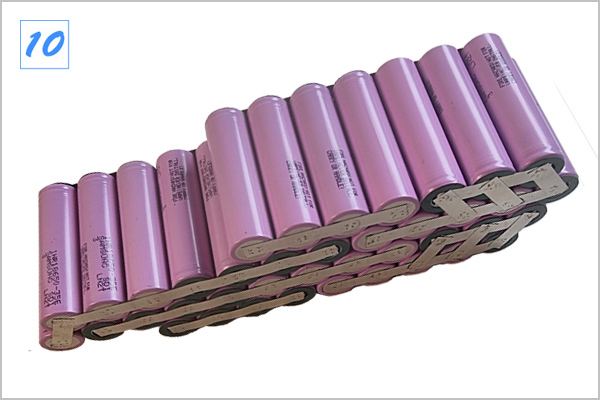

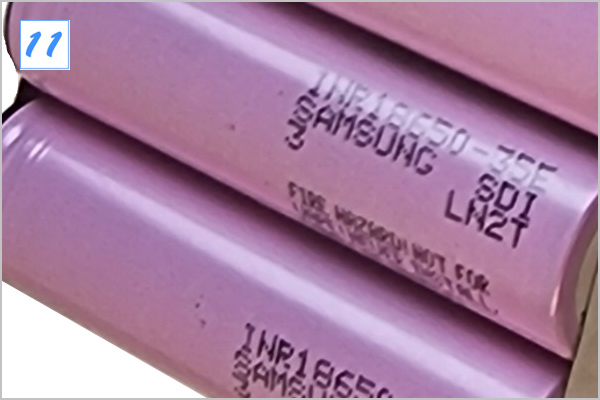

같은회사 셀 3500mAh INR18650-35E 셀로 교체하였습니다

​

2600mAh에서 3500mAh 으로 교체하므로 용량이 대폭 늘어나게됩니다

물론 용량이외의 기능 즉 가장 중요한 최대방전용량이 대폭 업그레이드됩니다

배터리 수명과도 많이 연관이 있지요

​

​	리필 전	리필 후
전류 용량	10.4Ah	14Ah
최대 방전 용량	20.8Ah	52Ah
주행 가능 거리	60Km	80Km

우선 용량이 34% 이상 늘어났고요

최대 방전 용량이 두배이상 늘어났어요

​

용량이 늘어나면 그만큼 충전 후 주행거리가 늘어나므로

처음 60Km 보다 30% 이상 늘어 80Km를 기대할 수 있어요

​

최대 방전 용량이 늘어난 것은

부하가 심한 경사도 높은 지형을 주행해도

셀에 무리를 주지않고 힘을 발휘할 수 있는 것으로

자전거 배터리의 수명과 관련이 있습니다.

​

방전용량이 작게 설계된 배터리의 자전거에

체중이 많이 나가는 사람이 올라 앉아

경사도 높은 도로를 몇번만 주행해도 배터리가 맛이 갑니다

이후 충전량도 적어지며

약한 경사진 곳을 올라가려해도

힘이 없어 빌빌대다가

사용한지 얼마 안돼 수명을 다하게됩니다​

​

보통 배터리의 용량이 작은 작은 일반 방전 셀의 경우

최대 방전용량도 적으므로 배터리 수명도 매우 짧습니다.

​

배터리를 오래 사용하실려면

전기자전거 배터리를 장시간 안탈 경우에도

꼭 충전한 후 보관하셔야 합니다

만충 하실필요까지는 없고 약 80% 정도 충전하시고

한두달 또는 서너달에 한번 눌러봐서 약 20% 정도로 내려가면 또 충전해 놓고...

/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

​

리필 후 장거리 여행을 기획하고 계신데 용량이 부족하다면

아래와 같이 보조배터리를 추가할 수 있습니다

1. 프로그 타입 케이스를 이용, 약 20A가량 추가 할 수 있고
2. 핸들 앞 공간을 이용, 약 10A를 추가할 수 있어요

3. 토탈 30A, 게산상 180Km 추가 가능하겠네요...ㅋㅋ.

​​

개조 후 안지오 바이크 전기자전거 배터리 배터리 특성입니다

​

​

셀 : INR18650-35E( 삼성 SDI)

전압 : 36V

전류용량 : 14Ah(14000mAh)

최대 충전 전압 : 42V

최대 충전 전류 : 8A

충전 온도 : 0 to 45°C

사용 온도 : -10 to 60°C

최대 방전 전류(셀, for continuous discharge) : 32A

최대 방전 전류(셀, not for continuous discharge) : 52A

​

​

​

충전기는 10셀 충전기 (충전전압 42V)를 쓰셔야합니다.

24V(충전전압 25.9V)로는 충전이 아예 안되며

48V(충전전압 54.6V) 배터리 충전기를 쓰시면

안됩니다.

​

​

감사합니다​

​

​

​
