삼천리 레스포 그리니티 전기자전거 배터리 15Ah 셀 교환

올 겨울엔 겨울답지않게 봄 바람이 불어대더니 갑자기 비가 오고는

기온이 뚝...

배터리 수난의 시대가 왔네요

운동삼아 주행하시는 분들께서는 따뜻해질 때까지 참고 계신분들이 많은데

배달등 업무용으로 쓰시는 분들에게는

너무 고통스러워요..

주행거리가 넘 짧아져서요

​

삼천리 그리니티 자전거 배터리입니다

년식이 꽤 오래되었죠

5년이상 사용하셨다는데 배터리가 아직 잘 동작하고 있어요

다만 충전 용량이 줄어 들어 주행 거리가 짧아졌지요

​

파스, 스로틀 겸용

24인치 휠에 모터는 350W 최고 속도는 24Km구요

등판능력 7도, 동작전압은 36V구요

배터리가 새 것일때 한번 충전 후 45Km가 가능하다고 나와 있네요

​

E 로드스타 등 다른 모델과도 호환이 됩니다

여성용으로 적합한 것 같아요

​

350W라 일반 생활용 자전거로써는 힘이 좋은데

면허증도 필요하겠네요...ㅋ..

​

​

​

삼천리 레스포 그리니티 전기자전거





좌석 밑 부분에 착탈식 배터리가 있고요

알미늄 케이스로 되어있는데 조금 커요

​

​

​

삼천리 레스포 그리니티 전기자전거배터리 충전구



수명도 오래되었지만 춥기도해서요

주행거리가 짧아져 수리 의뢰가 들어왔어요

​

화살표 부분이 충전구 쪽이구요

​

​

삼천리 레스포 그리니티 전기자전거배터리 방전구





출력 방전구 쪽입니다

​

​

​

​

삼천리 레스포 그리니티 전기자전거배터리 사양



배터리 사양은 36V, 10.75Ah로 나와있네요

정확히 표기되었네요

모델명 AM3610, 국내에서 생산됐어요

국산은 중국산과 달리 무조건 제 용량이 나와요

​

​

​

삼천리 레스포 그리니티 전기자전거배터리 팩





케이스 분리 후 배터리 팩 모습입니다

​

​

삼천리 레스포 그리니티 전기자전거배터리 셀



18650셀 40개가 들어있어요

사용한지 오래 되었음에도 전압이 거의 틀어지지않았아요

전부 4.10V ~ 4.18V 준수하죠 ?

​

재킷이 깨끗한거보니까 셀도 스트레스 받지 않은 것 같구요

스트레스 많이받은 셀들은 막 쭈글쭈글해져있어요

​

​

​

삼성셀 ICR18650-22F가 들어있네요

용량이 2200mAh 셀입니다

​

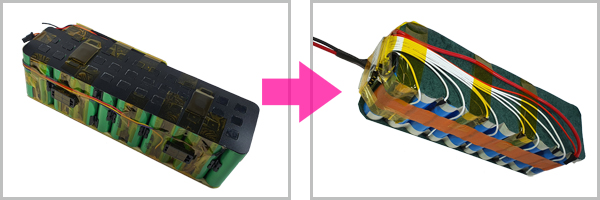

셀 교체작업 들어갑니다

​

​

​

​

삼성셀(INR 21700-50E) 로 교체합니다

샐 사이즈도 18650에서 21700으로 바꿔주었고요

셀 숫자는 줄었지만 용량은 15A로 늘었습니다

​

장거리 주행을 위해 용량이 더 필요하다면 최대 20Ah까지도 늘릴수 있어요

물론 비용도 추가되겠지만 예상 주행거리가 약 80Km는 넘겠죠 ?

​

전국 순례를 위해 대 용량이 필요하다면

보조배터리를 아래와 같이 추가 장착하시면 되고요

​

그리니티자전거 보조배터리 장착 방법





짐받이에는 최대 약 40Ah,

핸들 앞가방 최대 약 30Ah이 가능합니다

보조배터리 최대 장착 가능 용량은 약 70~80A입니다

​

​

​

15A로 리팩한 모습





보호회로 부착하였구요

가끔 보호회로를 부착하였는가 의문을 가지시는 분들도 계시지만

보호회로는 무조건 필수적으로 부착됩니다

​

10개 직렬 단자마다 정확히 선이 연결이되어야만 동작하며

항상 각 셀마다의 전압이 체크되고 만약 한 셀이라도 불량이 있으면

충방전이 중지가 됩니다

​

선이 하나라도 위치가 바뀌어도 충방전이 아예 안되고요

요거이 성질이 좀 까다롭습니다..ㅋㅋ.

​

방수포장





방수포장하였구요

제일 중요한 셀과 보호회로는

습기로부터 완벽하게 보호됩니다

​

​

만약 부주의로 우천시 침수가 되었다면

나사를 풀어 수분을 제거하고 그늘에 말려서 사용하시면 되겠구요

​

​

삼천리 레스포 그리니티 전기자전거배터리 리팩완료





​

리필을 완료한 모습이구요

기존에도 5년 이상 타셨으니 앞으로 다시 5년 이상 10년은 기대해 봅니다

​

​

​

삼천리 레스포 그리니티 전기자전거배터리 리필후 조립된 상태





​

​

개조 후 삼천리 그리니티 레스포 전기자전거 배터리 특성입니다.

​

​

전압 : 36V

전류용량 : 15Ah

충전전압 : 42V

최대충전 허용 전류 : 7.35A 이하

순간최대방전전류(셀) : 44.1Ah

​충전온도 : 0 to 45°C

사용온도 : -10 to 60°C

​

​

충전기는 리튬이온36V (충전전압42V)용 2~5Ah를 쓰시면됩니다.

배터리 팩에 들어있는 보호회로에도 과충전 차단기능이 있지만

2중, 3중 안전을 위해 꼭 전압에 맞는 충전기를 사용하셔야합니다.

잭의 크기가 같다고 아무 충전기나 꽂아 충전하시면 안됩니다.

​

충전시간

2A 충전기 : 약 8~9시간

4A 충전기 : 약 4~5시간

​

​
