삼천리 펜텀 베스티아 (Phantom Bestia) 전기 자전거 배터리 리필, 보조 배터리 추가

철쭉이 유난히도 아름다운 화사한 봄날...

​

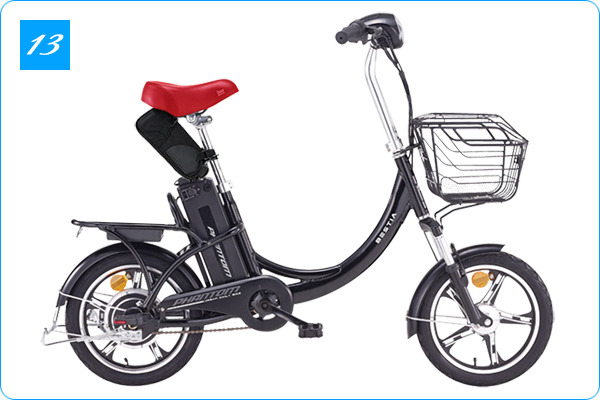

삼천리 팬텀 베스티아 전기자전거입니다

파스, 쓰로틀 겸용의 16인치 작은 휠 미니벨로 자전거구요

​

최고 속도는 24Km/h로 제어되며

안장이 낮아 여성들이나 노약자분들이 이용하기가 편리해요

​

모터 전압은 48V, 출력은 350W로

자전거도로 주행은 불가능합니다

등판이 가능한 최대 각도는 약 6° (약 10%)라 표기되었구요

100m 주행하는데 높이 10m 올라가는 경사입니다...

정직하죠?

묻지마 직구 자전거들은 쇼핑몰에 25°~ 30°로 표시해놓고 사기 판매하고 있죠?

절대 속으시면 안 됩니다^^

​

한번 충전 후 최대 주행 가능 거리가

쓰로틀 약 35Km 나온다 하므로

파스로는 약 60Km 정도 예상하시면 될 것 같구요

원동기 면허증은 필요하겠어요

​

배터리 충전이 안돼고 전원이 켜지지않는 원인으로 가져오셔서

점검 후 최신 삼성 셀로 교체하여 드렸습니다

​

안장 밑에 카트리지식 배터리 장착되었구요

​

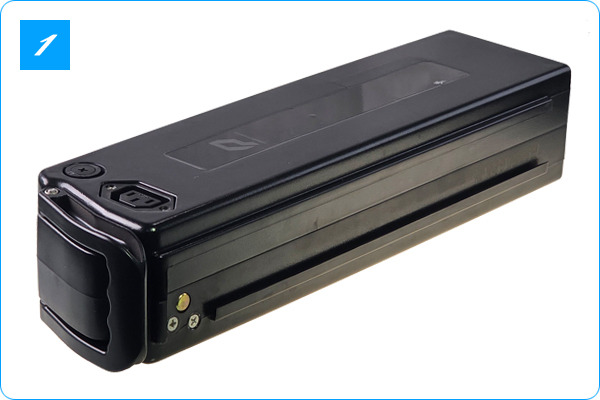

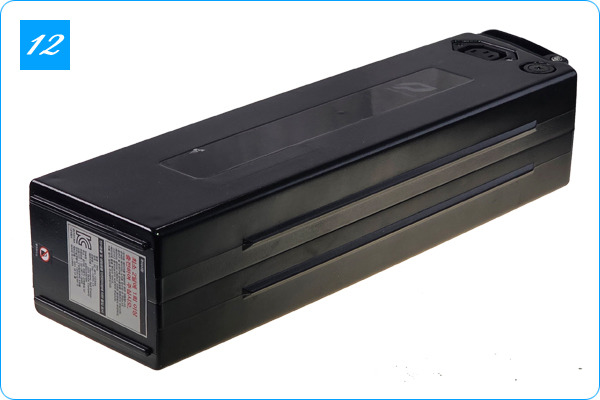

분리한 배터리 모습입니다

​

좌측은 충전구, 우측은 방전구입니다

​

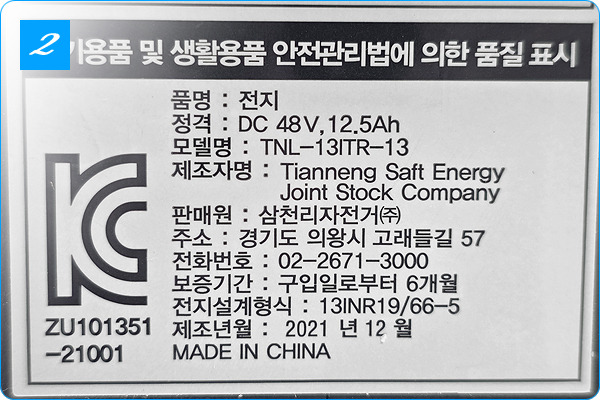

모델명은 TNL-13ITR-13

배터리 사양은 48V, 12.5A입니다

​

2021년 12월에 생산되었다고 표기되었으니

약 3~4년이나 됐어요..ㅋㅋ

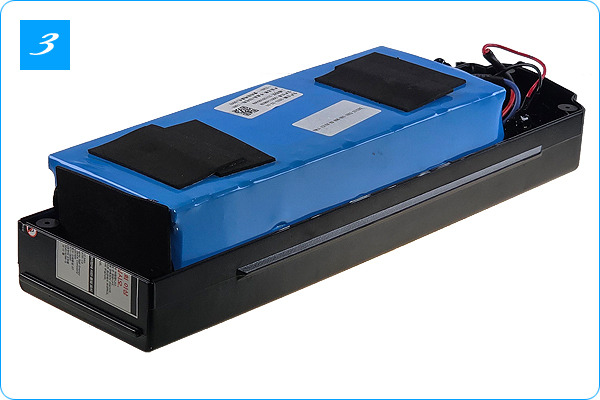

케이스를 분리한 모습이구요

침수 대비 방수 포장하였어요^^

​

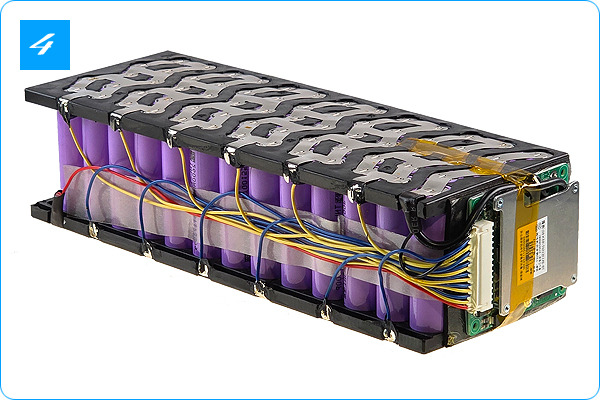

18650셀 65개를 이용하여 13S5P로 구성되었구요

​

배터리 팩의 전압은 33.58V입니다

거의 방전 상태구요

​

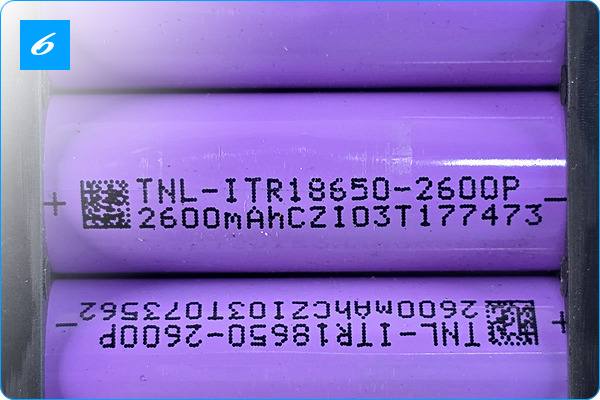

셀은 ICR18650-2600P라는 중국 셀이 사용되었구요

셀당 용량은 2600mAh입니다

​

5개 병렬이므로 총 13Ah가 되겠죠?

​

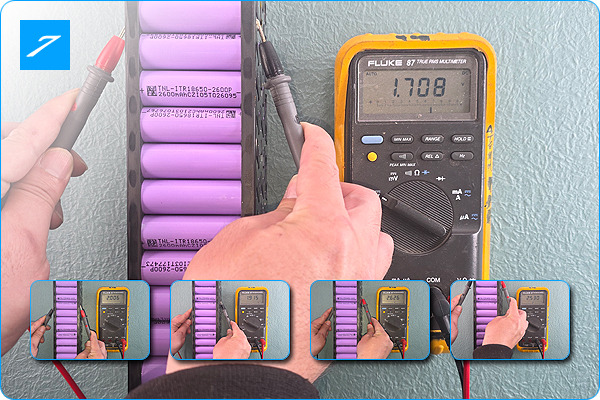

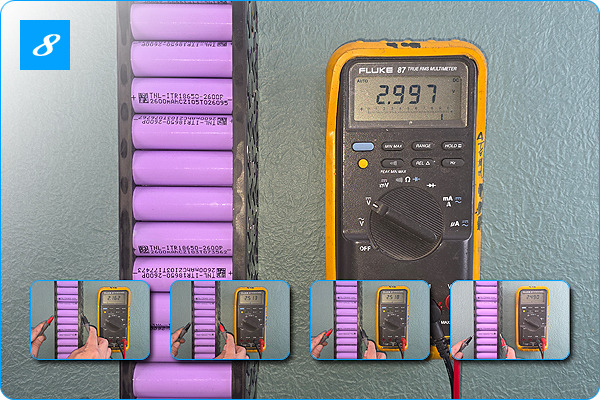

셀들의 전압을 체크해 봤습니다

제일 전압이 낮은 셀은 1.708V

이정도면 충전해도 못쓰죠?

제일 전압이 높은 셀은 2.997V입니다

​

전압 분포는

2.006, 1.915, 2.626, 2.530, 1.708, 2.162, 2.513, 2.518, 2.490, 2.568, 2.831, 2.537, 2.997V...

​

최대 전압 편차는 1.289V로

약 30%대 언바란스로 배터리 구실은 전혀 할 수 없겠죠?

​

배터리의 품질 기준은

개별 성능이나 용량이 아니라 셀 간 전압 바란스입니다^^

모아놓고 충, 방전하면 용량과 성능이 나오지도 않는데..

허구한날 셀 내부 저항이 어떠니 용량이 어떠니 게거품 물고 떠들면 뭐해요?

바보 천치도 아니고..

​

특성이 안 좋은 셀들은...

충분한 병렬로 보강하지 않는 한

경사 심한 언덕 몇 번 오르내리면 셀 간 전압 바란스가 다 틀어집니다

괜히 비싼 밥 먹고 바란스 맞춘다고 호들갑 떨면 욕먹어요..

​

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충, 방전할 때마다 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

배터리 때문에 스트레스 너무 받아 갑자기 기절할 수 있죠?

​

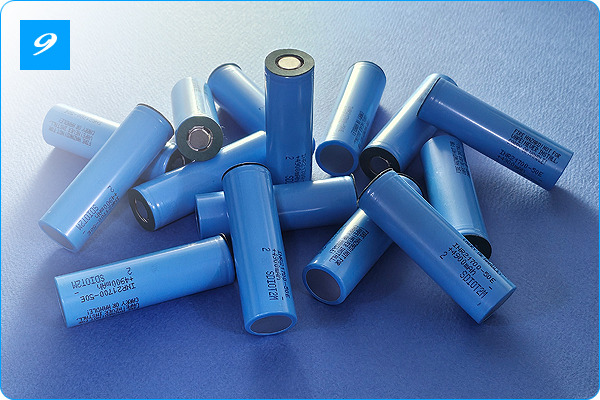

새 셀로 교체하였습니다

​

삼성 셀 INR21700-50GB라는 최신 셀입니다

충방전 가능 횟수도 배가 늘었다하고.

​

한순간의 선택이 1년 또는 10년이 될 수 있어요

​

26셀을 사용하여 13S2P로 구성하였습니다

용량은 10Ah가 됩니다

​

ㅋㅋ.

​

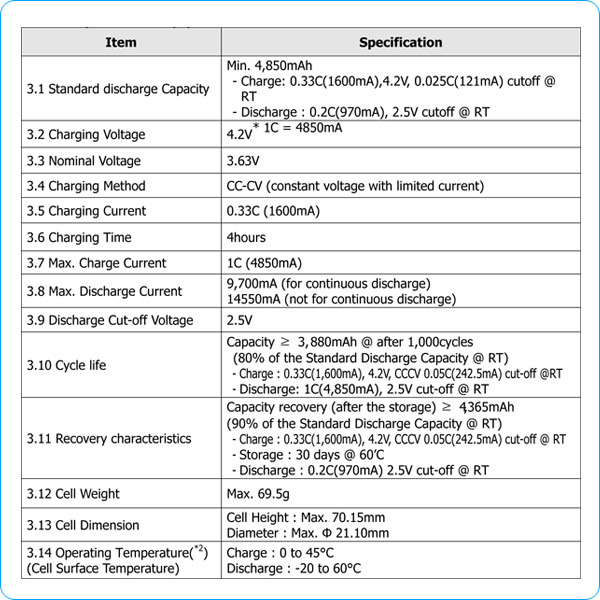

셀의 최대 방전 가능 용량은 14.55Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.1Ah가 됩니다

​

아무리 경사가 심한 언덕 길을 오르내려도

셀이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

깔끔하게 방수 처리하였고요

앞으로 10년은 더 쓰셔야 하니까요

​

깔끔하게 방수 처리하였고요

앞으로 10년은 더 쓰셔야 하니까요

​

리필 후 주행 가능 거리는 약 60Km에 이를 것으로 예측합니다

수명은 5년 ~ 10년 이상 기대되고요

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 최소 5년 ~ 10년에 이르므로

10년 이상 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 조금 줄어들 수는 있겠죠

한 겨울에는 용량이 조금 덜 나오구요

만충 회수를 줄일수록 수명을 늘릴 수 있어요

​

꼭 필요한 경우에는 만충 해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만약에 전국 일주 등 초 장거리 주행이 필요하다면

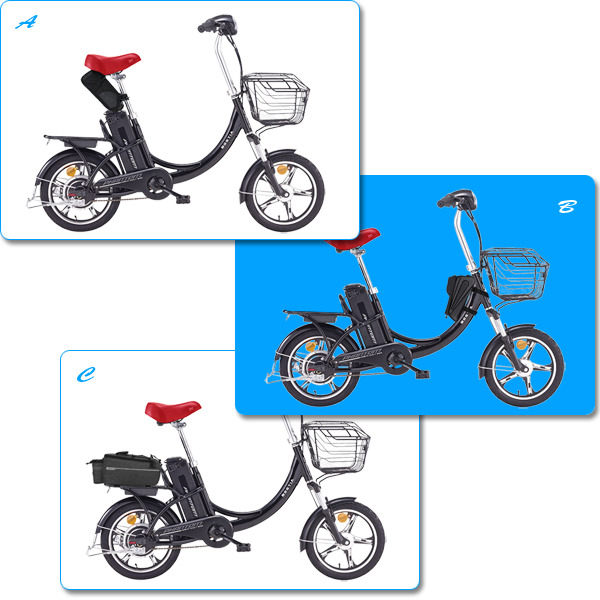

아래와 같이 보조 배터리 추가 장착도 가능하겠습니다

​

A. 가방을 이용하여 10Ah를 추가 약 60Km를,

B. 프레임 가방을 이용하여 10Ah를 추가 약 60Km를,

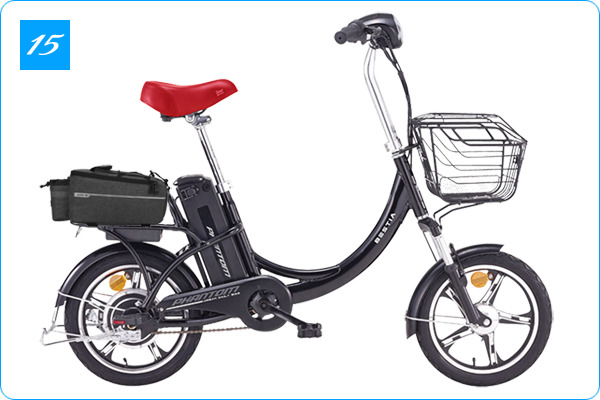

C. 짐받이 가방을 이용 약 30Ah를 추가 약 180Km를 늘리실 수 있을 것으로 예상됩니다

​

단, 카탈로그 상에 게시되어 있는 주행 거리를 참고한 예상 거리입니다^^

​

​

​

​

​

​
