알톤 이노젠 (ALTON INNOZEN) 전기 자전거 SM3696-B 배터리 교체, 보조 배터리 추가 설치

그간 맑고 화창한 봄날이었는데...

오늘은 미세먼지가 많은지 뿌옇네요

​

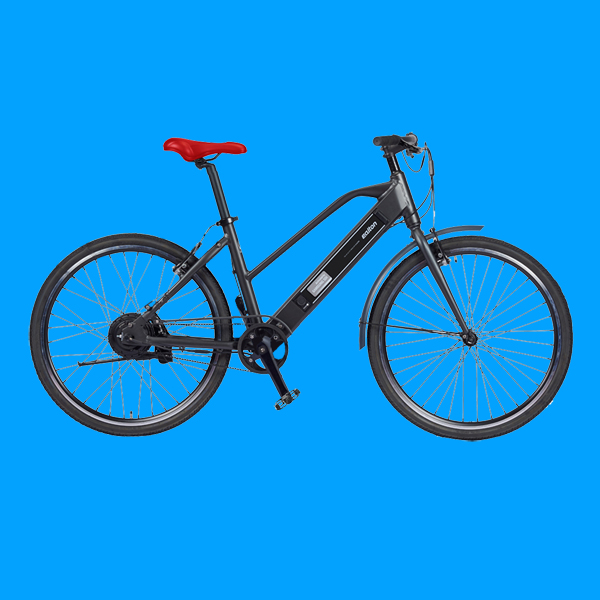

알톤 이노젠 (ALTON INNOZEN) 전기 자전거입니다

​

26인치의 알미늄 프레임 전기자전거로

무게는 약 18Kg으로 아주 가벼운 편에 속해요

보통 20Kg은 다 넘거든요

​

모터의 전압 36V에 전류 용량이 250W로

중, 장거리 용도로도 좋을 것 같습니다

​

최고 속도는 25Km/h로 제어되며

파스 모델과, 쓰로틀 가능 파스 모델 등이 제공됩니다

​

자전거 제원으로 봐서

원동기 면허증이 없는 초보자도 이용 가능하고

자전거도로 주행이 가능하겠습니다

한번 충전으로 약 60Km 주행이 가능할 것으로 예측되고요

​

삼성 셀을 사용하여 사용기간이 길다는 장점이 있고

리필이 가능한 모델입니다

​

아무리 좋고 비싼 자전거를 사시더라도

리필이 안되는 전기자전거는

불과 몇 년 후 고철 덩어리나 마찬가지이므로

자전거 구매 전 필히 알고 사셔야 합니다

(배터리에 블루투스 기능이 있는 것은 리필이 거의 안됩니다)

​

자전거의 충전 후 주행거리가 짧아 보내오셨는데요

​

배터리는 하부 프레임에 매립형으로 장착됩니다

​

분리된 배터리 모습이고요

​

KC 안전 인증을 획득하여 국내 판매를 할 수 있는 합법적인 배터리구여

​

36V에 용량은 9.3Ah 모델명은 SM-3696 B로

최근 10.5Ah 후속 모델도 있지만 리필 의뢰는 거의 안들어옵니다

셀의 품질과도 연관이 있을 것 같아요

​

충전구 모습입니다

​

알미늄 케이스를 제거한 배터리 팩 모습인데요

​

18650 리튬이온 셀 30개가 10S3P로 구성되어 있어요

​

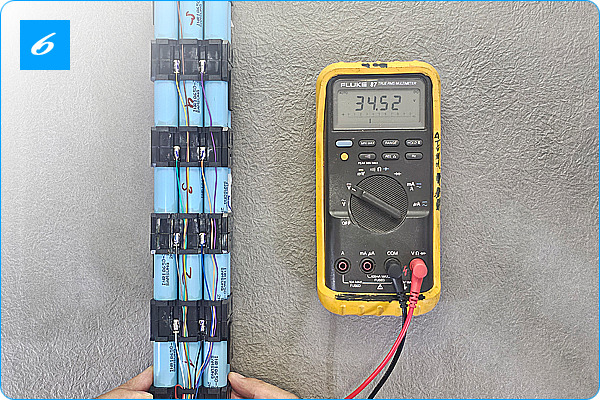

배터리 전압은 34.52V로 회로가 정상 동작 중입니다

​

셀은 삼성 INR18650-32E 셀입니다

​

셀들의 전압도 체크해 봤습니다

제일 낮은 전압은 2.346V

​

제일 전압이 높은 셀은 3.582V입니다

​

전압 분포는

3.573, 2.346, 3.576, 3.550, 3.575, 3.580, 3.575, 3.582, 3.575, 3.580V입니다

​

낙오한 셀이 있네요....ㅋ..

​

타사 셀들은 5년 이하 사용했을 때에도 흔히 나타나는 현상이지만

삼성셀로 만들어진 팩에서는 10년이 되어도

거의 볼 수없는 매우 드문 현상입니다^^..

(침수로인한 원인이었음)

​

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충, 방전할 때마다 충, 방전 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

정말 가지가지 하죠?

​

새 셀로 교체하였습니다

​

삼성 INR 21700-50GB (사진은 50E) 셀입니다

최근에 생산된 새 셀입니다

​

순간의 선택이 10년을 좌우하죠?

​

20셀을 이용, 10S2P로 구성하였습니다

셀 수는 줄었지만 용량은 늘었어요^^

​

에고....

​

셀의 최대 방전 가능 용량은 14.55Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.1Ah가 됩니다

​

경사가 심한 언덕 길에서도

셀이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

깔끔하게 방수 처리하였고요

앞으로 10년은 더 쓰셔야 하니까요

​

전압은 같지만 모든 성능이 조금씩 늘었습니다

​	리필 전	리필 후
전 압	36V	36V
전 류	9.6Ah	10Ah
최대 방전 가능 용량	28.8Ah	29.4Ah
주행 가능 거리	60Km	65Km

자전거 폐차할 때까지 쌩쌩 타야죠..ㅋㅋ..

​

주행 가능 거리는 약 65Km에 이를 것으로 예상됩니다

리필 후 수명은 5년 ~ 10년 이상 기대되고요

​

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 이상 사용을 기대하시는 것은 절대 사치가 아니죠?

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

꼭 필요한 경우에는 만충해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만약 장거리 여행이나 국토 종주를 계획 중이시라면

아래와 같이 보조 배터리 추가 장착도 가능 하구여~

​

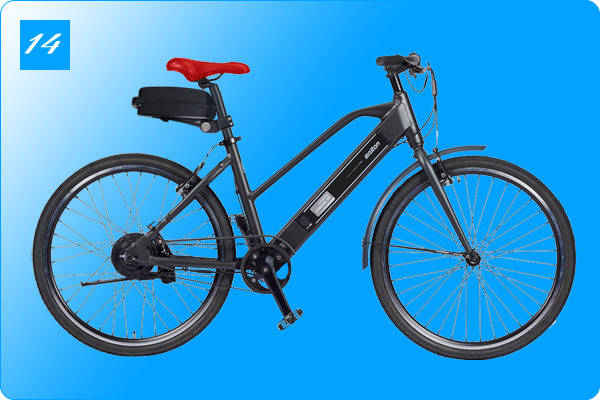

A. 안장 뒤에 전용 케이스를 이용 20Ah를 추가하여 약 130Km를 늘릴 수 있을 것으로 예상되고

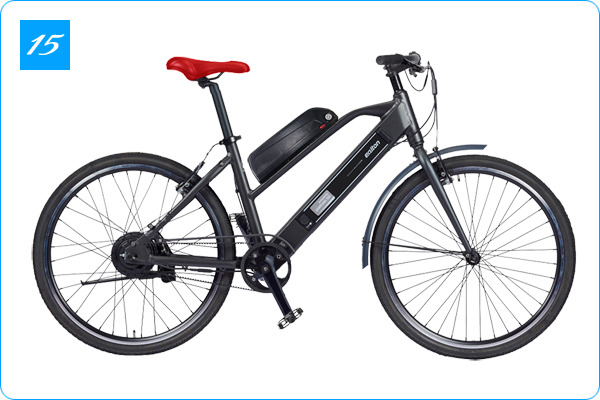

B. 상부 프레임에 KTX형 케이스를 이용 21Ah를 추가하여 약 132Km를 늘릴 수 있을 것으로 예상되며

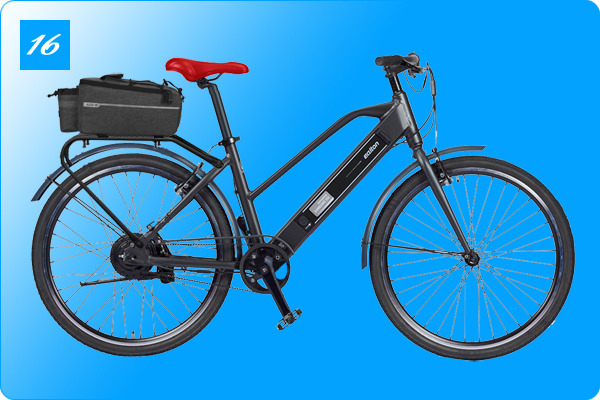

C. 짐받이 위에 40Ah를 추가하여 약 260Km를 늘릴 수 있을 것으로 예상됩니다

​

단, 카다록 상에 나와 있는 주행 거리를 참조하여 계산한 거리입니다

​

​

​

감사합니다...꾸벅^^

​

​

​







​
