비아지오 (VIAGGIO) M7 접이식 미니벨로 전기 자전거 배터리 재생, 보조 배터리 장착

조용히 다가온 봄..

목련이 피었으니 곧 벚꽃도 피고 개나리도 피겠죠?

라이딩의 계절이 다가왔어요

​

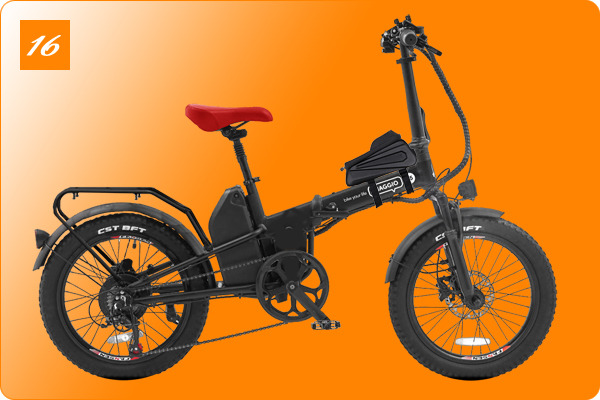

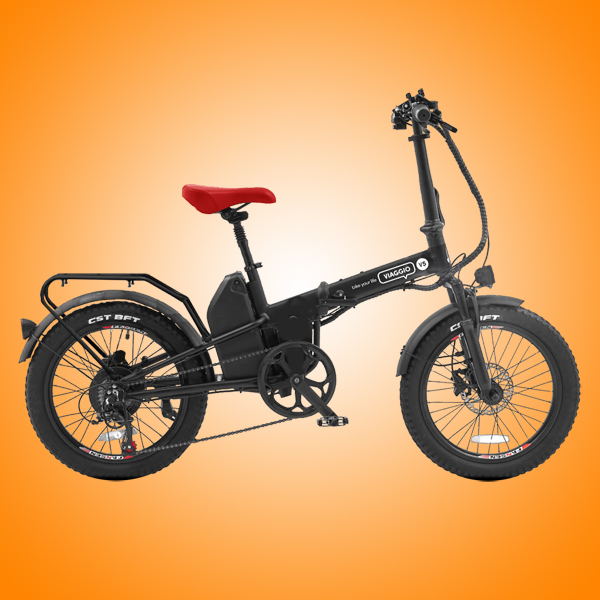

비아지오 M7 전동 자전거입니다

접이식 미니벨로 형으로 배달용으로 많이 쓰이고 있는 것 같아요

​

16인치 휠에 48V, 350W 모터가 장착되었습니다

도로주행 시 면허증은 있어야 합니다

규격상 자전거 전용도로 통행도 안될 것 같구여

​

파스, 쓰로틀 겸용으로

배터리는 대용량 18.2Ah를 장착하고

한번 충전으로 140Km 주행이 가능하다고 합니다

​

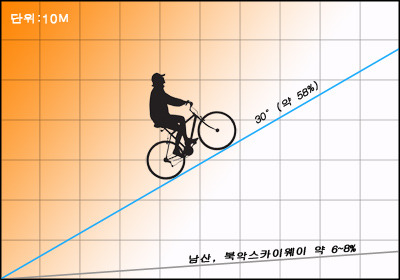

등판 가능 각도는 30°로 표기 해놓았는데

거의 암벽등반이 가능하다는 것이죠?

상식적으로...

100m를 주행하는데 약 58m 높이를 등판한다고 하는데...

가능할까요?

​

목숨 걸고 끌고 올라가는 것은 가능해 보입니다

뒤로 자빠져서 기절할 수도 있어요... ㅋ..

​

한 분께서 배터리가 수명을 다한 것 같다고

배터리를 보내오셨습니다

​

점검 후 오랫동안 안심하고 쓰실 수 있는

국산 셀로 교체해 드렸어요

​

KTX형 배터리가 싵포스트 하단에 장착됩니다

​

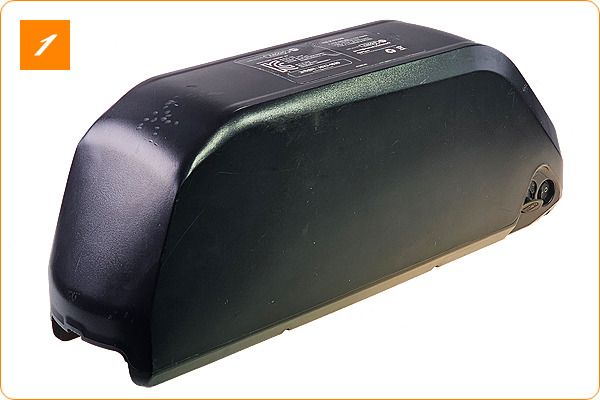

분리한 배터리 모습이구요

일명 KTX형이라는 배터리와 형태가 비슷하구요

​

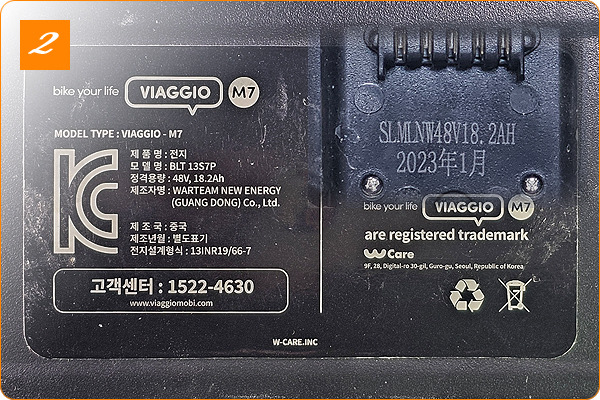

KC 인증을 획득했어요

전압은 48V에 용량이 18.2Ah로 나와있구요

​

모델명은 VIAGGIO-M7, BLT13S7P로 표기되었습니다

생산일자는 2023년 1월이니 약 2년 정도 썼어요

​

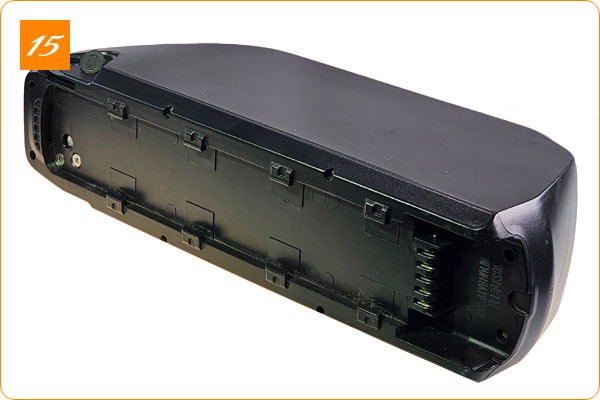

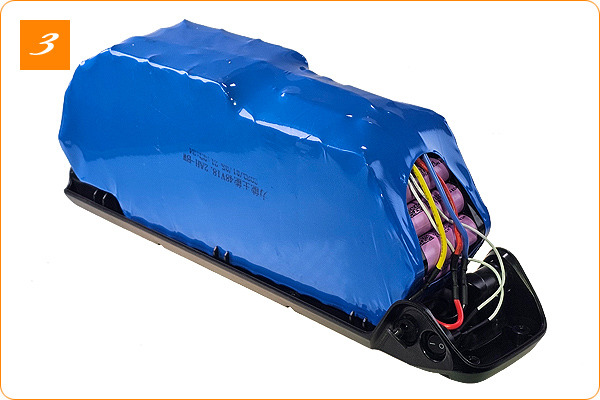

배터리 케이스를 분리한 모습입니다

​

배터리 팩은 방수 처리는 전혀 안 되어있으므로

우천 운행 시 침수에 주의하셔야 합니다

​

주행 중 갑작스럽게 비가 오면 침수에 대한 대책이 전혀 없는 것이 아쉽습니다

실제로 물먹고 리필 의뢰 들어오는 배터리가 많아요

​

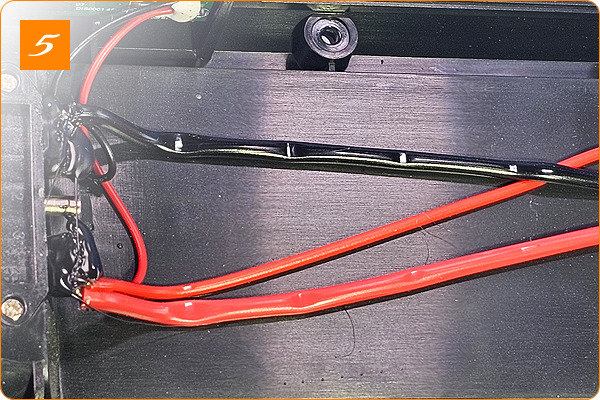

고정이 제대로 안된

무거운 배터리에 눌려 납작해진 배선들....



주행 중 무게와 진동에 의한 압력으로 배선이 손상되거나 혹은 셀들의 발열로

배선들이 녹아 쇼트되지 않는다는 보장이 있을까요..

​

조금 기가 막힌 배터리 설계 같아요.....

​

91셀을 사용 13S7P로 구성되었어요

무지막지하죠?

​

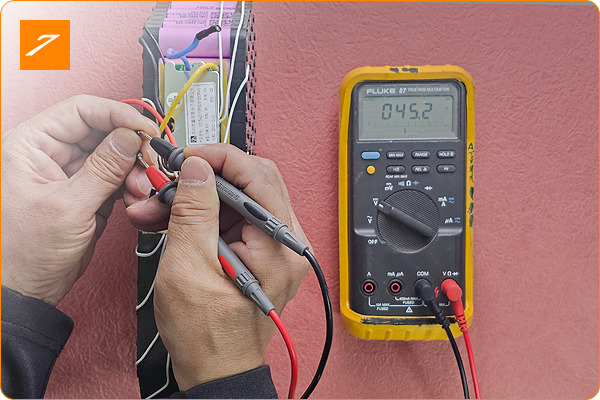

배터리 팩의 전압은 45.2V로 계기판 전원은 들어오겠네요

​

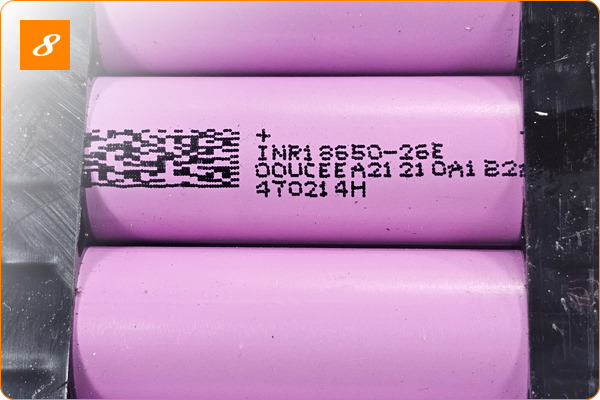

사용된 셀은 INR18650-26E라는 중국산 셀입니다

잘못 건들면 푸른색 불꽃과 함께 옆구리가 터지는 아주 무서운 셀이죠?

​

셀들의 전압을 체크해 봤어요^^

제일 전압이 낮은 셀은 3.697V

​

제일 전압이 높은 셀은 3.997V가 나오구요

​

전압 분포는

3.876, 3.904, 3.855, 3.997, 3.860, 3.889. 3.816, 3.848, 3.891, 3.691, 3.921, 3.708, 3.872V입니다

​

전압 편차는 0.3V, 약 7% 언바란스로 병사한 배터리 죠?

중국산 셀에 국산셀 품질을 기대하는 것은 범죄행위입니다...ㅋㅋ.

​

충전기를 들이대면 바란스가 대폭 틀어지며

몇몇 셀의 전압이 급상승하며 충전이 바로 종료됩니다

​

충전도 문제지만

방전 시에도 전압 급하락으로 조기 완료되고요

​

이 중국산 셀은 특성이 참 특이합니다

수명도 너무 짧고요

​

배터리의 품질 기준은

개별 성능이나 용량이 아니라 셀 간 전압 바란스입니다^^

모아놓고 충, 방전하면 용량과 성능이 나오지도 않는데..

허구한날 셀 내부 저항이 어떠니 용량이 어떠니 게거품 물고 떠들면 뭐해요?

바보도 아니고..

​

특성이 안 좋은 셀들은...

충분한 병렬로 보강하지 않는 한

경사 심한 언덕 몇 번 오르내리면 셀 간 전압 바란스가 다 틀어집니다

괜히 비싼 밥 먹고 바란스 맞춘다고 호들갑 떨면 욕먹어요..

​

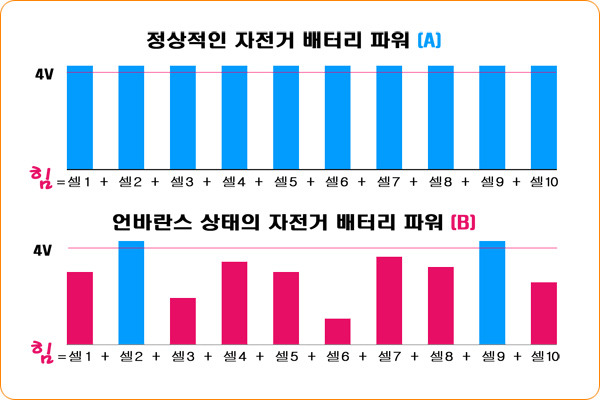

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충, 방전할 때마다 충, 방전 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

배터리 때문에 스트레스 너무 받아 기절할 수 있어요^^

​

새 셀로 교체하였습니다

​

삼성 INR21700-50GB로 교체하였습니다 (사진은 50E)

​

최근 5~6개월 전 삼성서 생산된 셀입니다

​

요즘 시중에 엄청 많이 나돌아 다니는

태양광발전소나 전기 자동차에 쓰다가 폐기된 셀들을 주워다

재활용하는 것 아닙니다^^

배터리 교체 시 두 눈 부릅뜨고 꼭 확인하셔야 합니다

​

한순간의 선택이 1년 또는 10년이 될 수 있어요

​

26셀을 이용하여 13S2P로 구성하여

48V, 10Ah가 되겠구요

​

싸게 산 배터리가 결국 가장 비싼 배터리죠?

​

셀의 최대 방전 가능 용량은 14.55Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.1Ah...

이 셀은 뻥이 없어요^^

​

경사가 심한 골목길에서도

셀이 스트레스 안 받으니

언바란스 거의 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

​

우천 시 대비 꼼꼼히 방수 포장하였구요

앞으로 10년은 더 쓰셔야 하니까요

​

10Ah라 공간은 넉넉하구여

최대로 리필 시엔 20Ah도 가능합니다

​

오리지날 중국산 배터리 18.2Ah로 140Km를 주행 가능하다고 하니

10Ah로는 약 76Km로 예상되지만

조금 무리일 것 같구요

쓰로틀로 약 30~40Km 예상하면 될 것 같습니다

​

수명은 5년 ~ 10년 이상 기대되고요

보통 삼성 셀의 경우....

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년이상 사용을 기대하시는 것은 절대 사치가 아니죠?

물론 사용 방법이나 충전 횟수에 따라 조금 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

​

꼭 필요한 경우에는 만충해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만약 장거리 여행을 계획 중이시라면

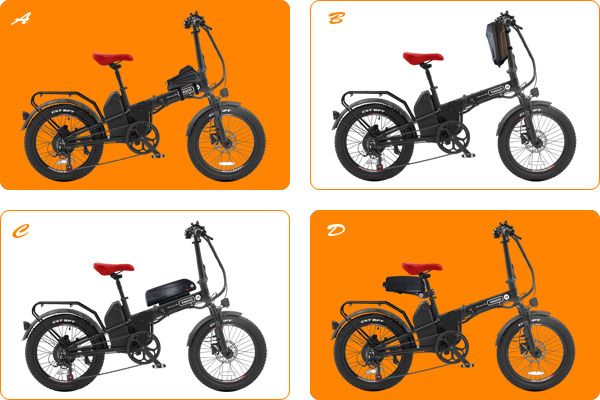

아래와 같이 보조 배터리를 추가하실 수도 있습니다

​

A. 소형 프레임 가방을 이용, 10Ah를 추가하여 약 68Km를,

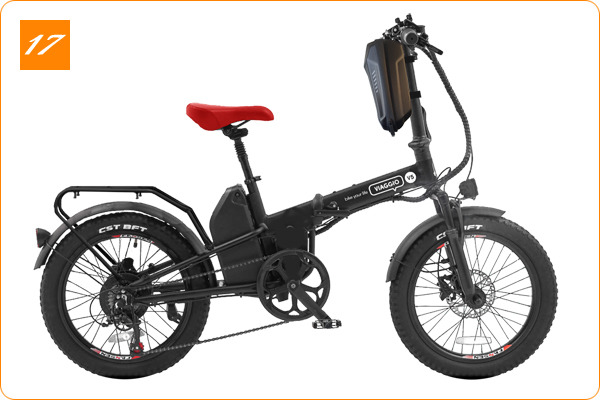

B. 핸들에 중형 케이스를 설치, 약 20Ah를 추가하여 약 136Km를,

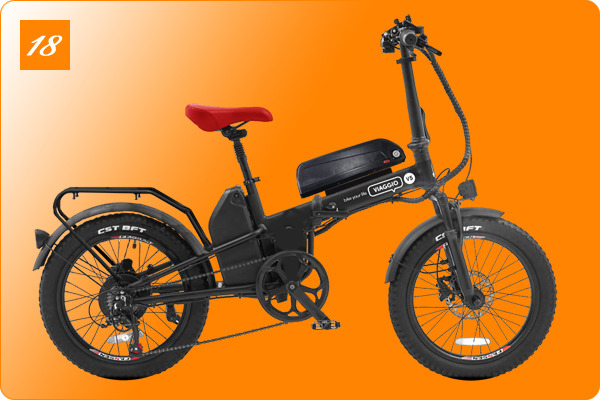

C. 프레임 위에 KTX형 케이스를 이용 약 20Ah를 추가하여 약 136Km를,

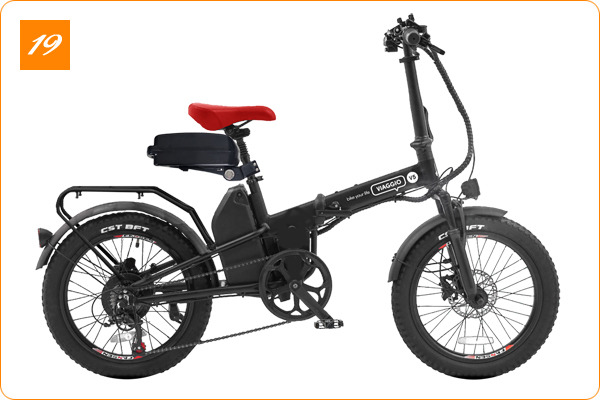

D. 안장밑 전용 케이스를 이용, 15Ah를 추가하여 약 102Km를 늘릴 수 있을 것으로 예상됩니다

​

단, 카다록 상에 게시되어 있는 주행 거리를 참고한 예상 거리입니다^^

​

​

​

​

​

​

감사합니다

​

​

​

​
