알톤 커뮤트 (ALTON COMUTE) 전기 자전거 배터리 SM-3696 B 재생, 보조 배터리 추가

그동안 눈만 내리다가 모처럼 비가 왔어요

추위도 뜸해졌구요

봄을 기다리는 마음이 굴뚝 같네요...ㅋㅋ..

​

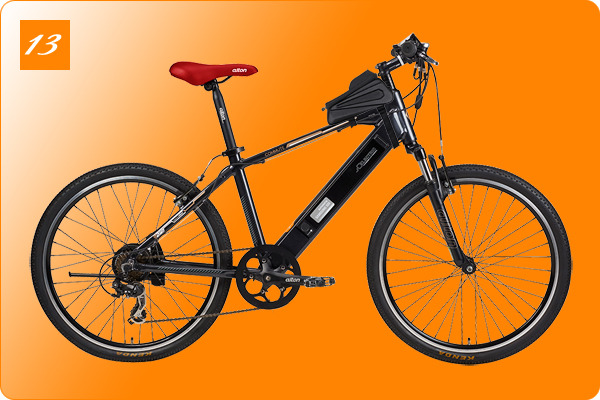

21016년 형 26 인치,

알톤 커뮤트 (ALTON COMUTE) 전기 자전거입니다

​

모터는 36V에 출력은 250W,

배터리만 조금 더 추가한다면 중, 장거리용으로 적합하구요

자전거 도로도 주행이 가능하며

면허증 없는 초보자도 이용이 가능하겠죠?

​

최고 속도는 시속 25Km로 세팅되었으며

한번 충전으로 약 60Km 주행이 가능하다고 가능합니다

​

출고 후 거의 10년...

배터리 주행 거리가 짧아져 교체 의뢰 들어왔는데요

점검 후 리필해 드렸습니다

​

하부 프레임에 배터리가 장착되어 있고요

​

사각 막대형 알루미늄으로 튼튼하게 만들어졌어요

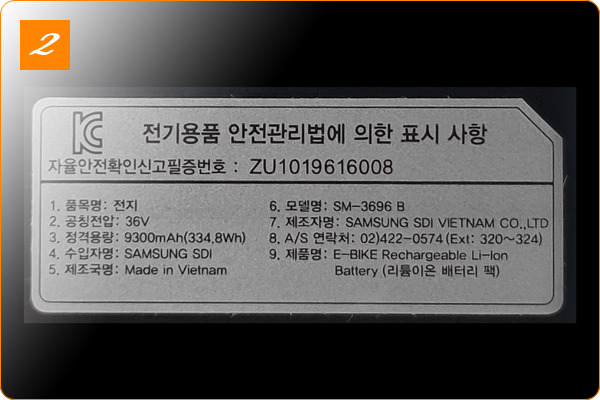

배터리 모델명은 SM3696B라는 꽤 유명한 모델입니다

​

KC 안전 인증도 받은 착한 배터리구요

합법적으로 온, 오프라인 판매, 구매가 가능합니다

​

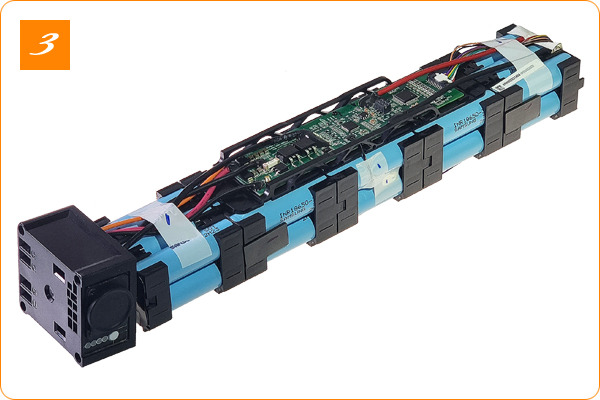

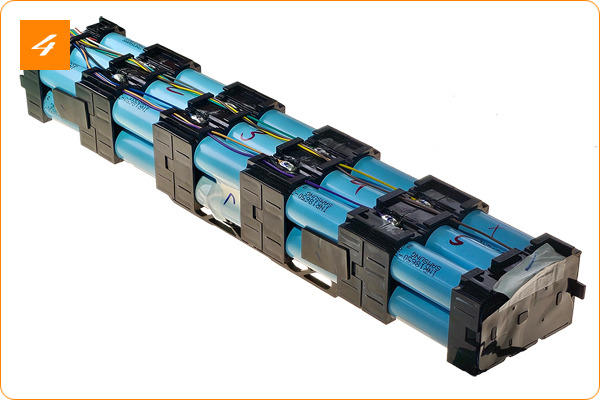

케이스를 분리한 배터리 팩 모습입니다

​

삼성 18650셀 30개가 10S3P로 구성되었습니다

​

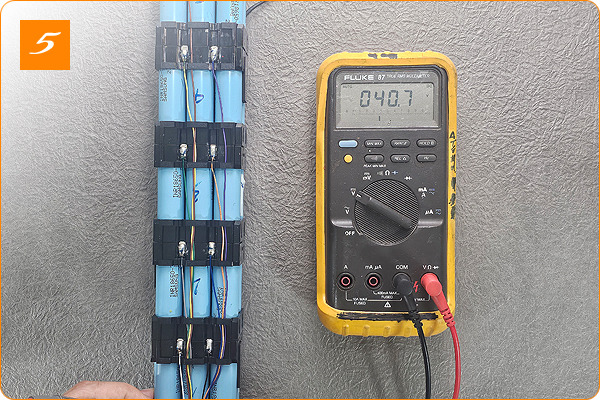

배터리 팩의 전압은 40.7V로 정상 동작 중입니다

​

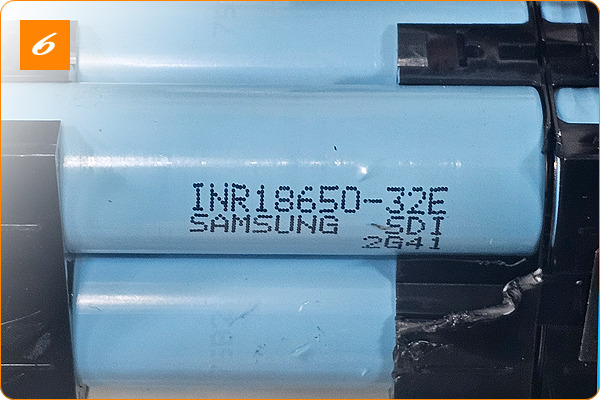

사용된 셀은 삼성 INR18650-32E란 셀이구여

단종된 지 꽤 오래되었죠?

​

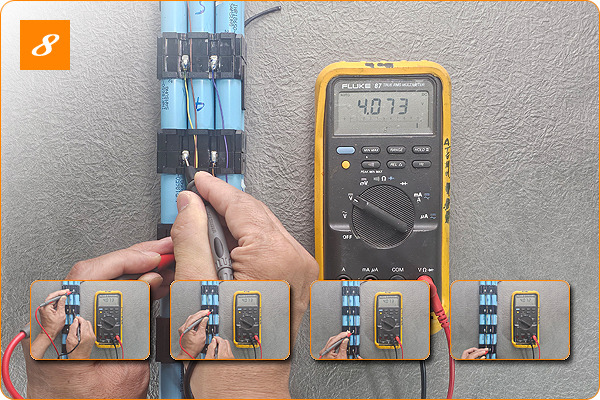

셀들의 전압을 체크해 보았습니다

제일 전압이 낮은 셀들은 4.071V

​

제일 전압이 높은 셀들은 4.073V입니다

​

전압 분포는

4.072, 4.073, 4.073, 4.073, 4.073, 4.072, 4.073, 4.073, 4.072, 4.071V입니다

​

최대 전압 차는 0.002V, 0%대 언바란스입니다

다른 회사 셀들은 감히 쳐다도 못 볼 영역에 있죠?

외형은 흉내를 내도 기능을 따라 하기는 거의 불가능할 거예요

​

배터리의 품질 기준은

개별 성능이나 용량이 아니라 셀 간 전압 바란스입니다^^

허구한날 셀 내부 저항이 어떠니 용량이 어떠니 게거품 물고 떠들면 뭐해요?

모아놓고 충, 방전하면 용량도 제대로 나오지도 않는데..

바보 천치들도 아니고..

​

특성이 안 좋은 셀들은...

충분한 병렬로 보강하지 않는 한

경사 심한 언덕 몇 번 오르내리면 셀 간 전압 바란스가 다 틀어집니다

​

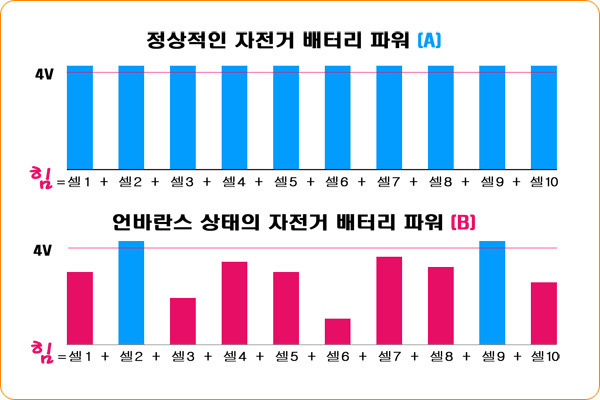

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 모자랄 뿐 아니라

매번 충, 방전할 때마다 충, 방전 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

정말 가지가지 하죠?

​

새 셀로 교체하였습니다

​

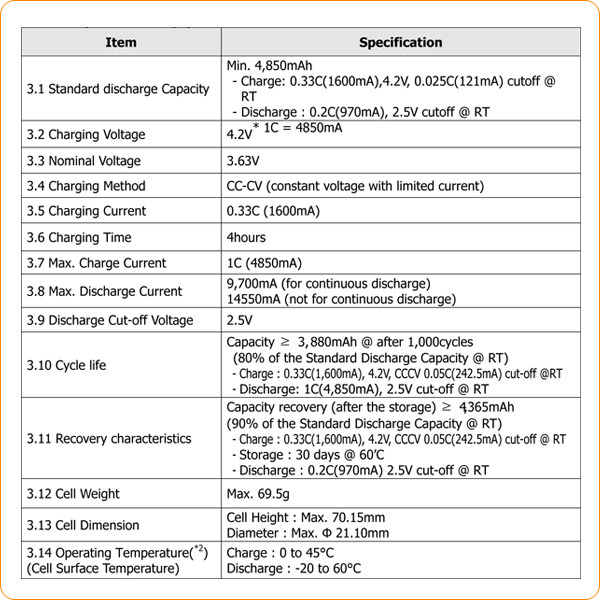

삼성 INR21700-50GB로 교체하였습니다 (사진은 50E)

요즘 가장 핫한 고성능 셀입니다 수명도 길고요

​

지름이 21mm로 기존 셀 보다 3mm 굵어요

길이도 5mm 길고요.

용량은 개당 5000mAh나 됩니다

​

전기자전거 배터리 셀 ...

순간의 선택이 10년을 좌우합니다

​

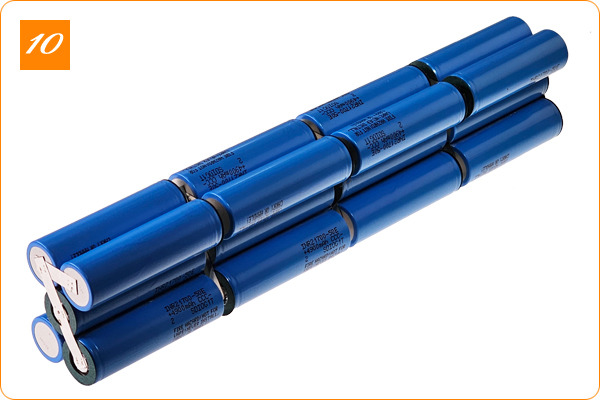

20셀을 사용하여 10S2P로 구성하였습니다

​

셀의 최대 방전 가능 용량은 14.7Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.4Ah가 됩니다

​

경사가 심한 골목길에서도

셀이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

우천 시 침수를 대비해 꼼꼼하게 방수 포장하였고요

앞으로 10년은 더 쓰셔야 하니까요

​

기왕 돈 들여 셀 교체한 배터리

마르고 닳도록 오래오래 쓰셔야죠 ^^

​

​	리필 전	리필 후
배터리 전압	36V	36V
배터리 용량	9.6Ah	10Ah
최대 방전 용량	28.8Ah	29.4Ah

리필 전, 후 전압은 같습니다만 전류 용량과

최대 방전 가능 용량이 증가해 기능이 향상되었습니다

​

주행 가능 거리는 쓰로틀 약 70Km에 이를 것으로 예상됩니다

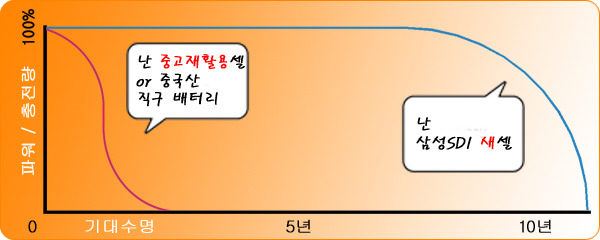

수명은 5년 ~ 10년 이상 기대되고요

​

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

꼭 필요한 경우에만 만충해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만 충전에 5시간이 걸린다면

4시간만 충전하면 되겠죠?

36V 배터리는 약 40V까지만 충전해도 되겠고

멀리 가실 때만 만충전 시키세요~

​

만약 장거리 주행이 요구된다면

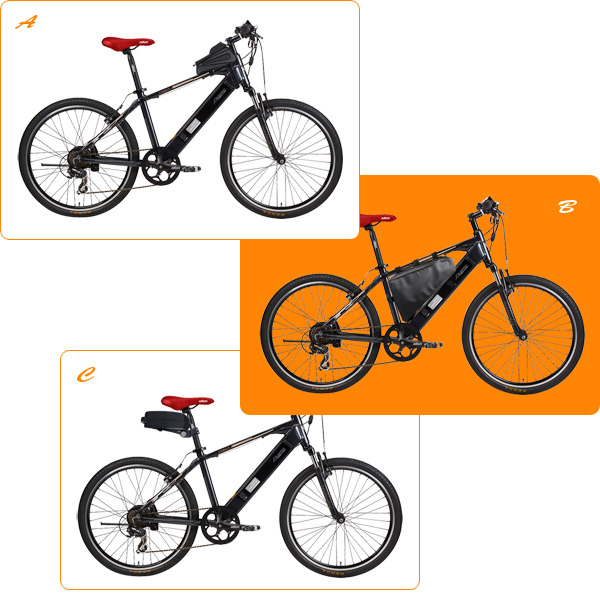

아래와 같이 보조 배터리를 얼마든지 추가하실 수도 있어여~

​

A. 프레임 위에 14Ah 추가 가능하며 주행거리를 약 87Km를

B.  삼각 프레임 가방을 이용 30Ah 추가가 가능하며 주행거리를

C. 안장 밑에 20Ah 추가 가능하며 주행거리를 약 125Km를 늘릴 수 았을 것으로 예상됩니다



단, 카다록 상에 나와 있는 주행 거리를 참고한 수치입니다

​

​

​

​

​

감사합니다. .꾸벅^^

​

​

​

​
