코스휠 (COSWHEEL) T20 전기 자전거 배터리 셀 교체

겨울의 시작은 밑도 끝도 없이 비로 시작했는데

요 며칠간 추위가 장난 아니네요

이제 본격적인 겨울의 정점을 지나는가 봅니다

봄을 기다리는 것이 사치는 아니겠지요?

​

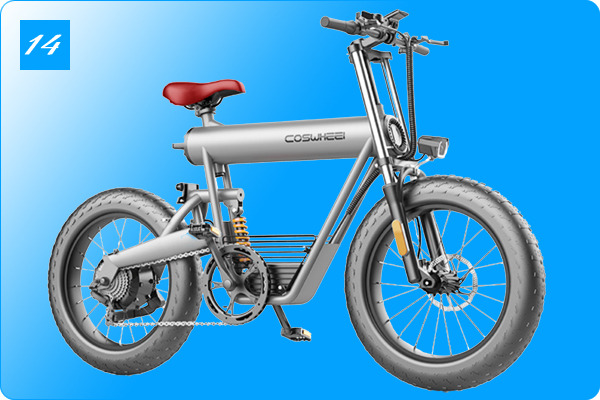

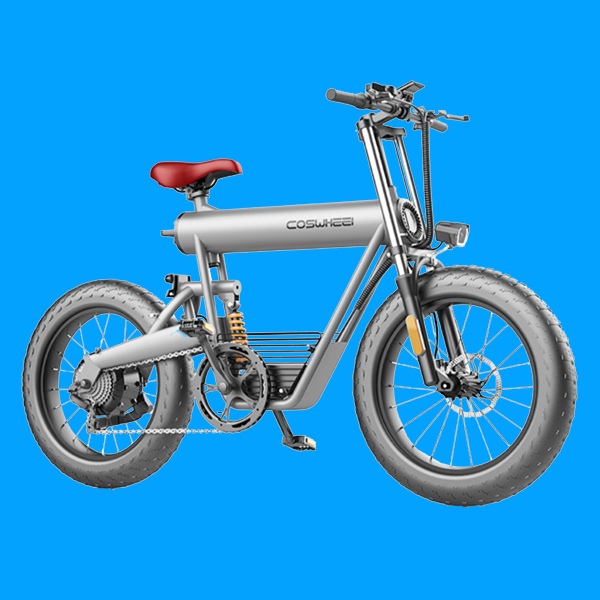

20인치의 팻 타입 전기자전거입니다

전기오토바이, 자토바이라고도 하고요

​

모터 전압은 48V

출력은 500W 또는 750W의 선택 옵션이 있고요

​

배터리의 옵션도

15, 20, 25, 30Ah의 4가지 옵션이 있다고 합니다

​

순 중량 40Kg무게에

최고 속도는 50~60Km/h로 매우 빠르게 설정되어 있으므로

자전거 도로에서의 주행은 절대 안 됩니다

면허증 필수구요

​

한번 충전으로 주행 가능한 거리는

30Km ~ 80Km라고 합니다

물론 평평한 도로에서 바람 없는 날 주행했을 때의 조건이겠죠

​

자전거의 계기판 전원은 들어오는데 주행을 할 수 없어 가져오셔서

점검 후 리필을 해드렸습니다

​

배터리가 상부 프레임 속에 위치하는 특이한 구조입니다

​

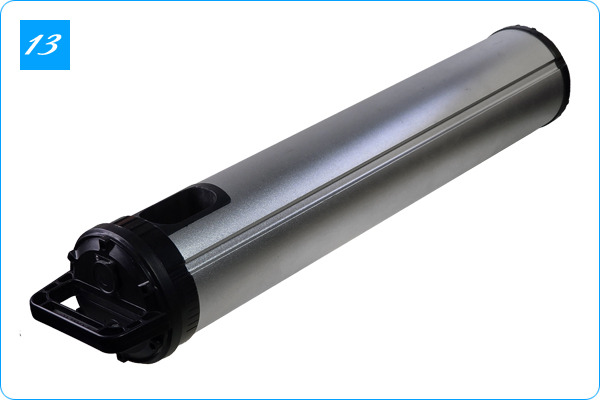

분리한 배터리 모습입니다

시골집 굴뚝같이 길이가 길고 원통형으로 이루어진 배터리입니다

유사시 도둑 잡을 때도 유용하겠어요

​

길이가 무려 61Cm나 돼요

자전거 배터리 중에 제일 긴 것 같아요

​

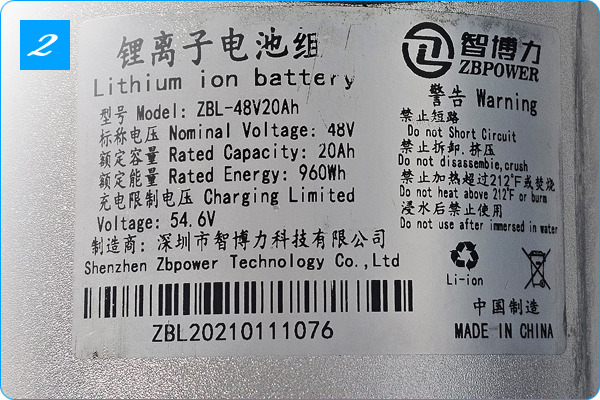

배터리 모델명은 ZBL-48V 20Ah,

생산일자는 알 수 없으나 48V에 20Ah로 표기되었습니다

총 용량 960W되구요

​

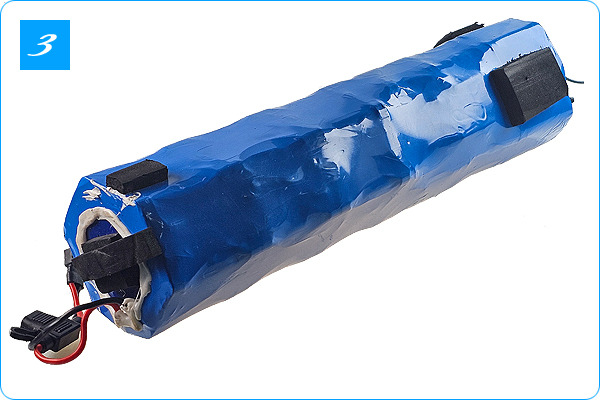

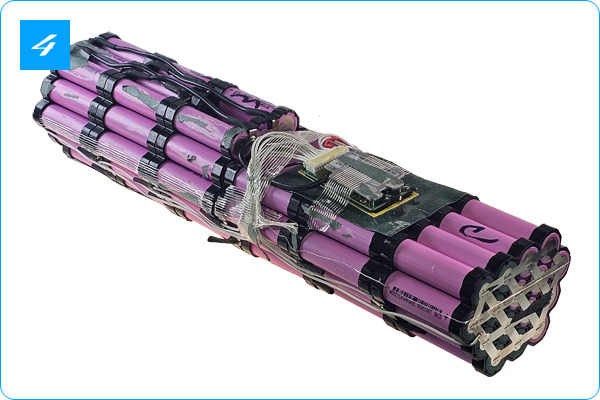

분리한 배터리 모습입니다

몽둥이 같아요

​

18650셀 104개를 이용하여 13S8P로 구성되었구요

보호회로 최대 허용 전류 용량은 다른 일반적인 자전거와 같이 15Ah로 크지 않아요

​

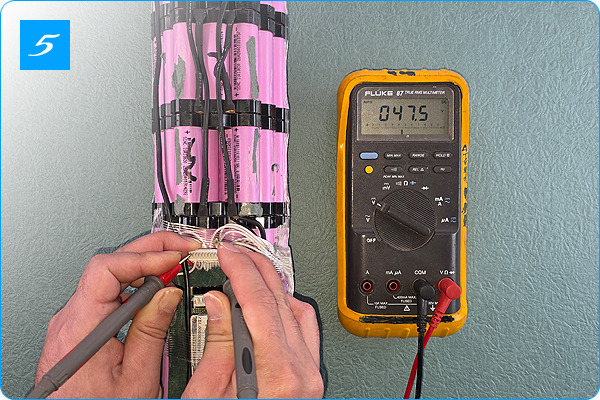

전압은 47.5V로 살아있어요...

​

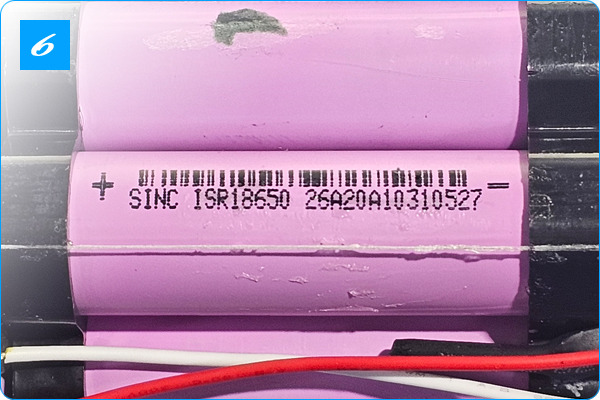

사용된 셀은 ISR18650란 듣보잡 중국산 셀이 들어있어요

셀당 2600mAh로 용량을 표기한 것 같구요

​

13개 직렬에 8개 병렬이므로 전압은 48V, 용량은 20.8Ah가 됩니다

구라는 안쳤네요..ㅋㅋ

​

셀들의 전압을 체크해 봤습니다

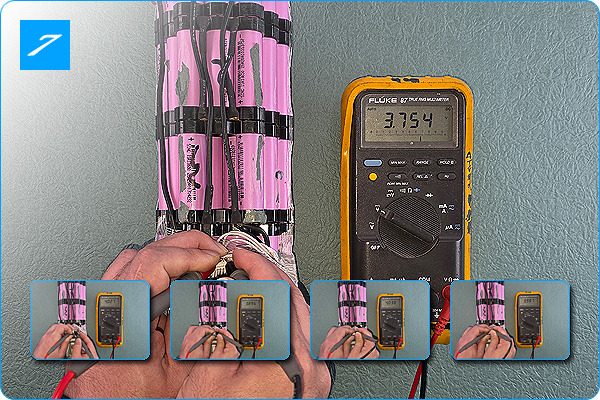

제일 전압이 낮은 셀은 3.754V

​

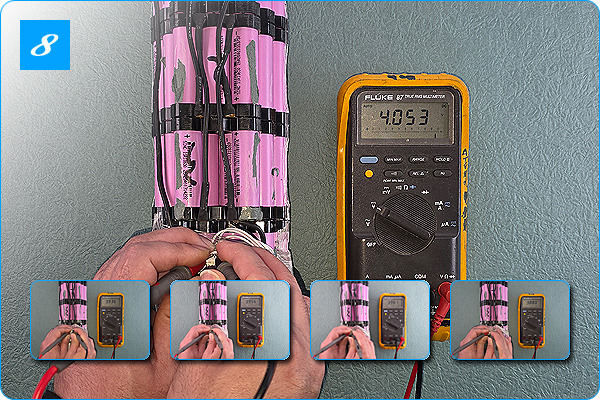

제일 전압이 높은 셀은 4.053V

​

아예 죽은 셀도 있어요

​

전압 분포는

4.027, 3.896, 4.038, 3.987, 3.754, 3.936, 4.053, 3.956, 3.961, 3.880, 0.000, 4.044, 3.975V입니다

​

최대 전압 편차는 4.053V, 약 96% 언바란스죠

최악의 결과를 보여주는 중국산 리튬이온 셀의 한계입니다

​

2000mAh 용량에서는 안정적인 셀들이 가끔 보이기는 하는데요

2600mAh 용량에서는 8개 병렬임에도 출력이 힘에 부쳐 아주 망가진 모습을 자주 보입니다...

중국산 셀에 더 이상 좋은 성능을 기대하는 것 자체가 범죄 행위죠?...ㅋ..

​

삼성 셀이 오래전부터 3500mAh 급에서 안정적이지만

중국 셀은 아직도 2600mAh에서 문턱을 넘지 못하는 것 같아요

​

특성이 안 좋은 셀들은 경사 심한 언덕 몇 번 오르내리면 셀 간 바란스가 틀어집니다

​

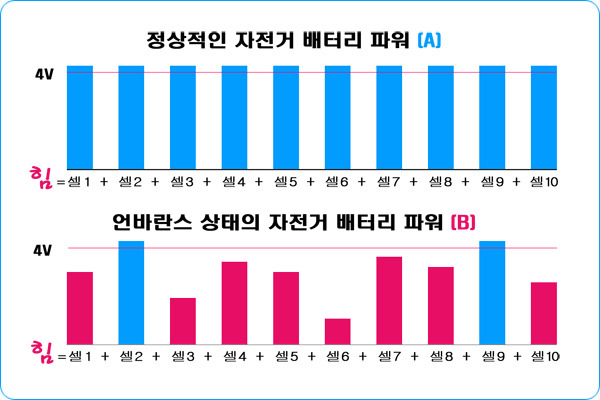

언바란스 상태인 셀들은

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충전할 때마다 충전 량이 점점 더 줄어들고

주행 중 전원이 꺼지기도 하고

​

정말 가지가지 하죠?

중국산 셀들의 전매특허이기도 합니다

​

새 셀로 교체하였습니다

​

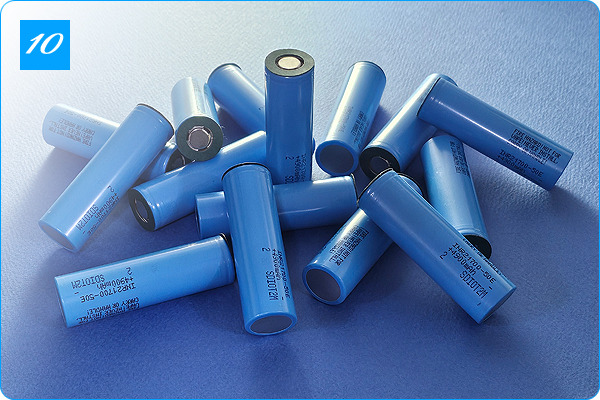

삼성 INR 21700-50GB (사진은 50E) 셀입니다

​

요즘 시중에 엄청 많이 나돌아 다니는

태양광발전소나 전기 자동차에 쓰다가 폐기된 셀들을 주워다

재활용하는 것 아닙니다^^

배터리 교체 시 두 눈 부릅뜨고 꼭 확인하셔야 합니다

​

순간의 선택이 10년을 좌우합니다

​

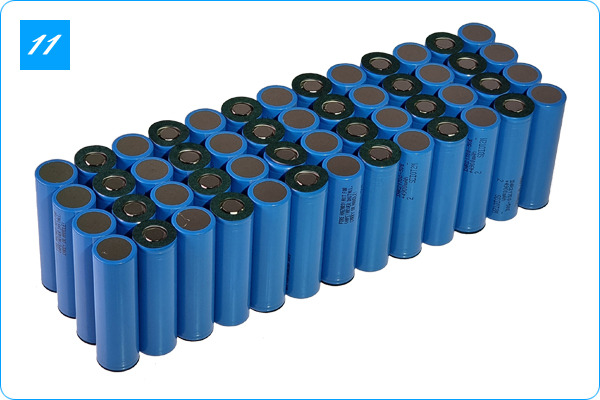

52셀을 이용 13S4P로 구성하였습니다

48V 20Ah가 되겠죠?

​

ㅋㅋ..

​

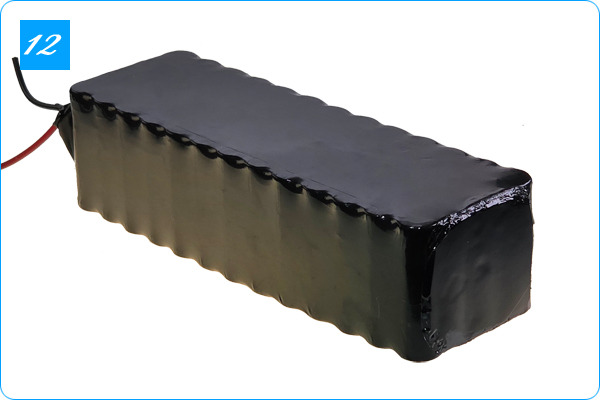

깔끔하게 방수 처리하였고요

앞으로 10년은 더 쓰셔야 하니까요

​

리필 후 배터리 용량이 늘어

주행 거리는 약 50Km~125Km 예상하고요

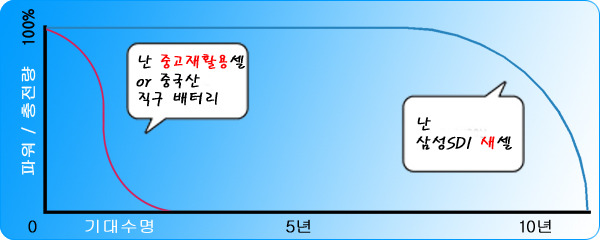

수명은 5년 ~ 10년 이상 기대됩니다

보통 삼성 셀의 경우

오랫동안 제 용량이 다 나옴은 물론

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용방법이나 충전 횟수의 증가에 따라 조금 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

​

꼭 필요한 경우에만 만충 해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면...

50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​
