알톤 니모 (ALTON NIMO) 27.5 전기 자전거 10A 배터리 리필, 보조 배터리 추가 장착

오늘은 영하 12도로 겨울의 정점

엄청 많이 춥지만 그래도 라이딩하시는 분들 꽤 많네요..ㅋ

​

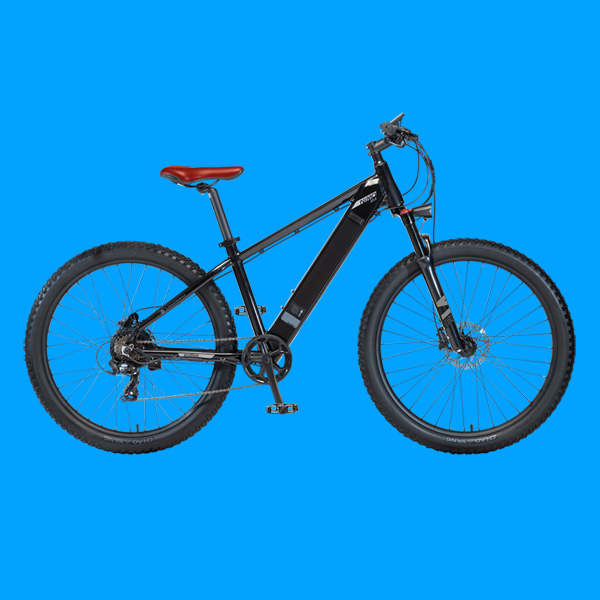

알톤 니모 27.5 전기 자전거입니다

​

27.5 인치의 큰 휠에도 불구하고

약 20Kg으로 비교적 가벼운 자전거입니다

파스 스로틀 겸용이구요

​

모터는 36V, 출력은 350W로

배터리 용량은 10.5Ah,

장거리용으로 아주 적합한 것 같습니다

​

삼성셀을 사용하였구요

10년도 쓸 수 있는 수명이 아주 긴 배터리입니다

​

수명이 다한 알톤 니모 자전거 배터리를 보내오셨는데요

점검 후 셀 교체해 드렸습니다

​

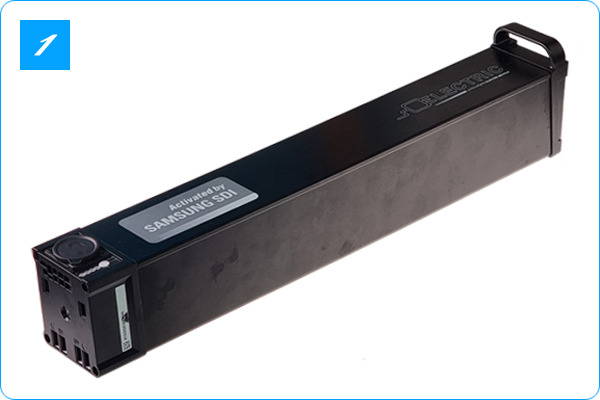

하부 프레임 인서트형 배터리입니다

​

분리한 배터리 모습이구요

​

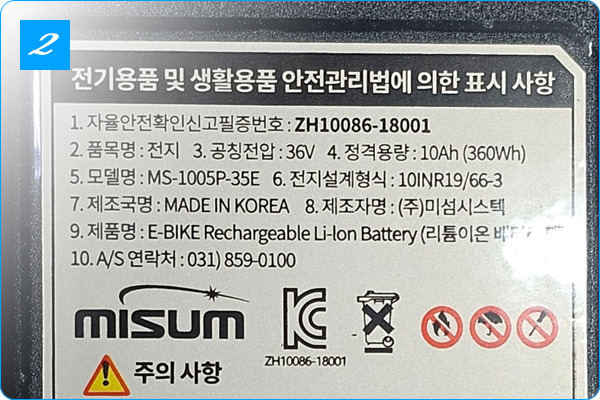

안전 인증(ZH10086-18001)을 획득한 배터리입니다

모델명은 MS-1005P-35E, 일명 SM-3696 B와 같지만 용량이 달라요

국내생산이고 삼성 셸을 사용했어요

​

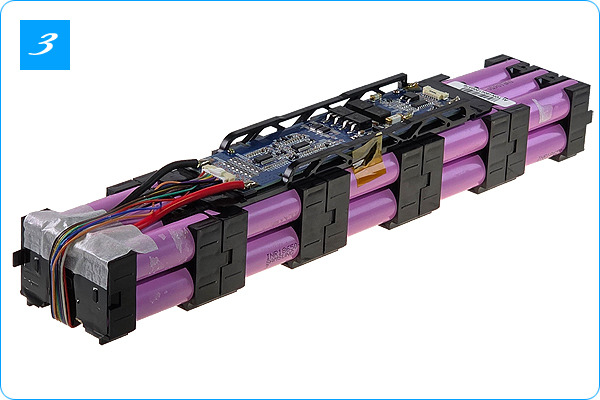

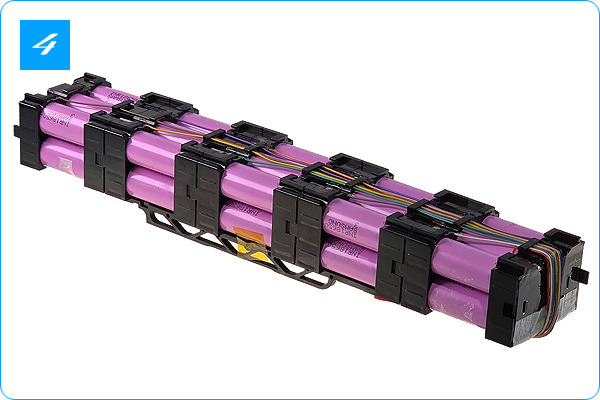

알이늄 케이스를 분리한 모습입니다

​

30셀을 이용 10S3P로 구성되었구요

​

전압은 32.05V로 보호회로가 정상 동작 중입니다

​

일반적인 SM-3696 B 형태의 배터리가 INR18650-32E 셀을 사용합니다만

이 모델에는 INR18650-35E란 셀이 들어있어요

셀의 수명이 길다 보니 반대로 리필 의뢰 들어오는 배터리는 극 소수입니다

정말 오랜만이네요...

​

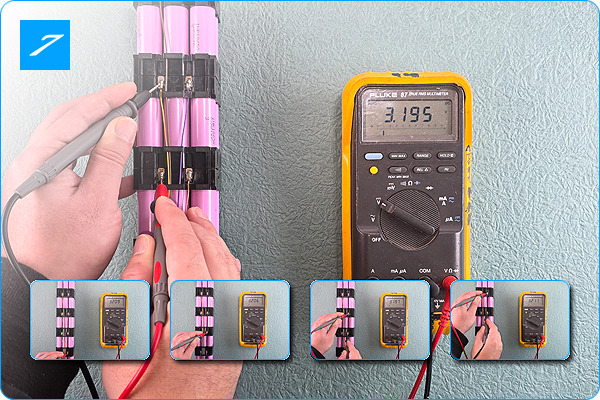

셀들의 전압을 체크해 봤어요

제일 전압이 낮은 셀은 3.195V

​

제일 전압이 높은 셀은 3.217V입니다

​

전압 분포는

3.209, 3.206, 3.197, 3.211, 3.204, 3.207, 3.195, 3.202, 3.217, 3.197V입니다

​

최대 전압 편차는 0.022V,

그림은 그렇게 좋지 않지만 그래도 0%대 언바란스구요

타 회사 셀들이 감히 넘볼 수 없는 영역이죠?

​

배터리의 품질 기준은

개별 성능이나 용량이 아니라 셀 간 전압 바란스입니다^^

허구한 날 셀 내부 저항이 어떠니 용량이 어떠니 게거품 물고 떠들면 뭐해요?

모아놓고 충, 방전하면 용량도 제대로 나오지도 않는데..

​

특성이 안 좋은 셀들은...

충분한 병렬로 보강하지 않는 한

경사 심한 언덕 몇 번 오르내리면 셀 간 전압 바란스가 다 틀어집니다

괜히 비싼 밥 먹고 바란스 맞춘다고 호들갑 떨면 욕먹구요..

​

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충, 방전할 때마다 충, 방전 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

배터리 때문에 스트레스 너무 받아 기절할 수 있어요^^

​

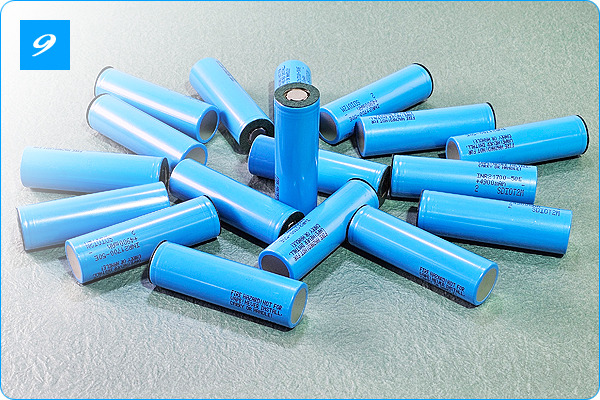

새 셀로 교체하였습니다

​

최신의 삼성 INR21700-50GB(사진은 50E) 셀입니다

충방전 가능 회수도 두 배나 늘었어요

​

순간의 선택이 10년을 좌우합니다

​

20셀을 이용해 10S2P로 구성하였구여

​

셀의 최대 방전 가능 용량은 14.7Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.4Ah가 됩니다

​

경사가 심한 골목길에서도

셀이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

에고....

​

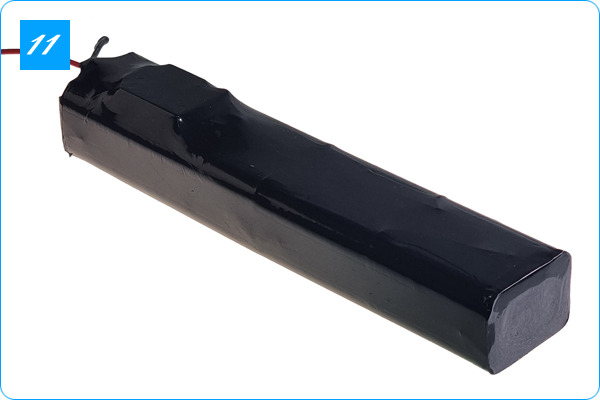

우천 시 침수를 대비해 꼼꼼하게 방수 포장하였어요

앞으로 10년은 더 쓰셔야 하니까요

​

주행 가능 거리는 쓰로틀 약 70Km에 이를 것으로 예상됩니다

수명은 5년 ~ 10년 이상 기대되고요

​

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

꼭 필요한 경우에만 만충해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만약 장거리 주행을 원하신다면

아래와 같이 보조배터리를 추가하실 수도 있습니다

​

가. 프레임 위에 약 10Ah 추가로 약 70km를

나. 하부 프레임에 KTX형 배터리를 설치 20Ah 추가로 약 140km를

다. 짐받이 위에 약 40Ah 추가로 약 280km를 늘리실 수 있을 것으로 예상됩니다

​

​

​

​

​

감사합니다

​

​

​
