BESV PS1 전기자전거 배터리 충전

베스비 일본산 전기자전거 입니다

2014년 디자인 상을 수상하였다는데

멋이 좀 있네요....

빨간색, 노란색, 흰색, 회색등이 출시되었고

그중 빨간색입니다

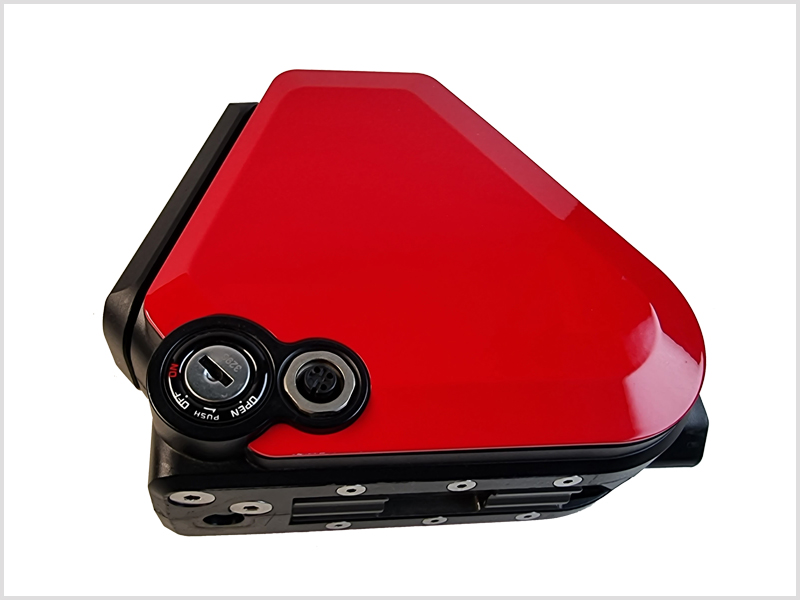

동그란 표시 부분이 배터리고요

배터리모양이 보기드문 삼각형입니다



사용전압은 36V입니다



배터리 케이스를 분리한 모습입니다

리튬이온 셀 30개가 10S3P 배열로 조립 되어 있네요

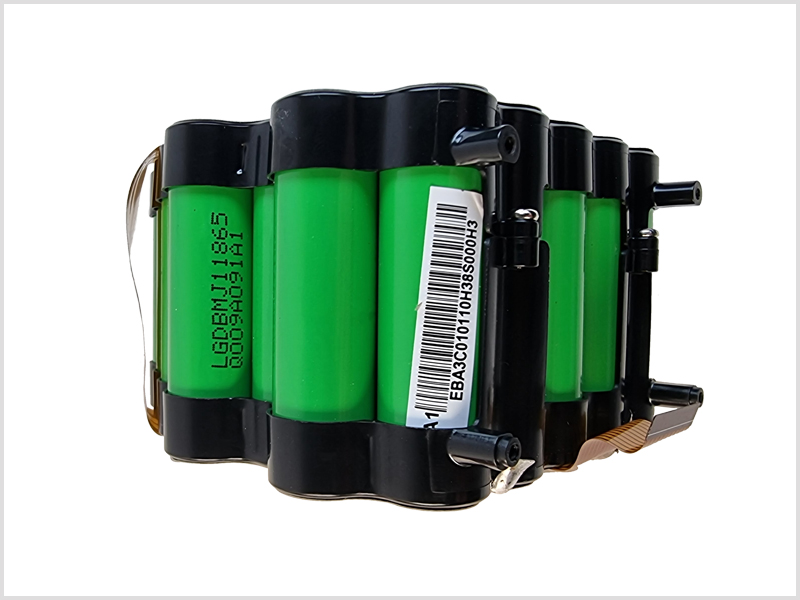

국산 LG 셀이 들어있네요

LGDBMJ11865 용량은 3500mAh 입니다

3개 병렬이므로 10.5A가 되겠구요

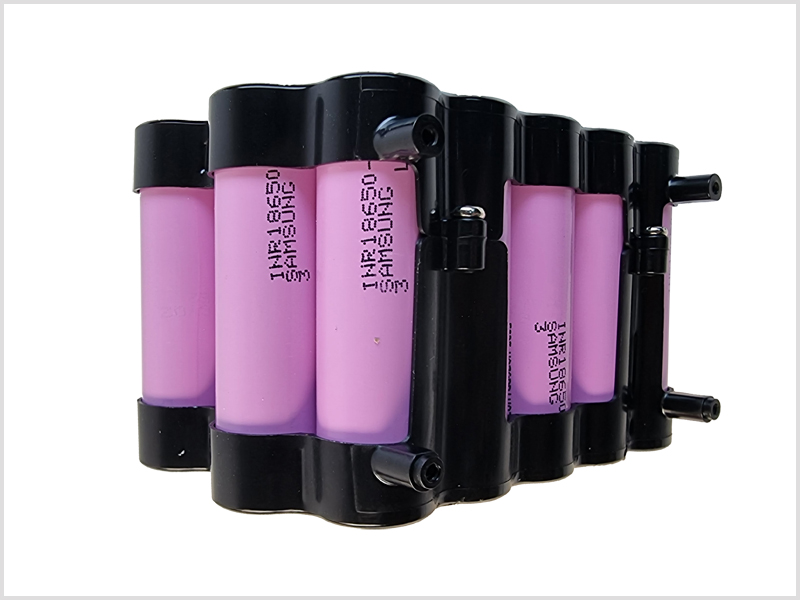

삼성셀로 교체하였습니다

INR18650. 용량은 같죠? 3500mAh









리필 후 용량 변화는 없구요

10.5A입니다









셀의 성능을 비교해보았습니다



	전압	충전권장전류	최대충전전류	최대방전전류	무게
INR18650	3.6	1.7A	2000mAh	13A	50g
LGDBMJ11865	3.635	1.7A	3400mAh	10A	49g

막상 거기서 기기인데요

충전허용전류는 LG가 조금 높고

최대 방전 허용 전류는 삼성셀이 좀더 높고....

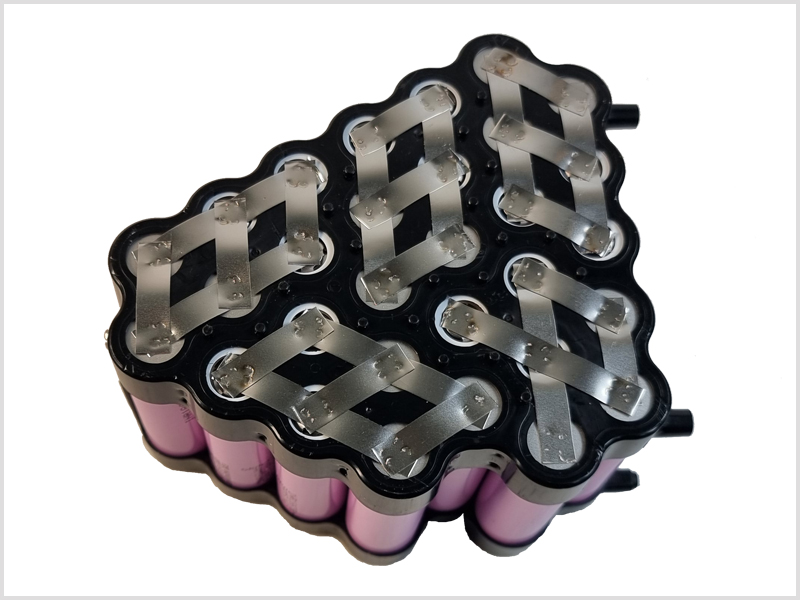

조립한 모습입니다

배터리 모양도 예쁘네요...ㅋ..



약 3년은 거뜬하겠네요



개조 후 배터리 사양입니다.

​

셀 종류 : 리튬이온 삼성 SDI

전압 : 36V(종전과 같음)

전류용량 : 10.5Ah(10,500mAh)

최대 충전 전압 : 42V

최대 충전 전류 : 6Ah(고속충전가능)

충전 온도 : 0 to 45°C

사용 온도 : -10 to 60°C

최대 방전 전류(셀, for continuous discharge) : 24Ah

최대 방전 전류(셀, not for continuous discharge) : 39Ah

​

​

충전시간은 (충전기 용량에 따라 다릅니다)

​

2A : 약 6시간

5A : 약 3시간

5A이상 충전기는 Fan이 달린 충전기가 좋습니다.

​

충전기는 36V(충전전압 : 42V) 배터리 충전기를 필히 사용하셔야하며

48V(충전전압 : 54.6V) 배터리 충전기를 절대 사용하시면 안됩니다.

​

​

새 배터리 구입시 주의사항

​

전기자전거 배터리를 포함한 모든배터리는 수명이있습니다.

그리고 만들어진 순간부터 쓰지 않아도 수명이 카운트다운 들어갑니다.

​

보통, 배터리를 구입시 리필 가격과 비교하시는 분이 많습니다.

새 배터리는 얼마인데......

​

그런데 구입하려는 배터리가

최근에 생산된 배터리라면 비교 가치가 있습니다.

그러나, 새 배터리라고 샀는데

​

생산된지 오래된 배터리가 많습니다.

그나마 판매자가 배터리들을 수시로 체크해, 전압이 떨어지면 가끔씩 충전해 놓았다면

겉만 새 것인 중고 배터리를 약간의 수명 저하를 감수하고 쓸 수 있습니다.

​

그러나 대량 생산된 배터리를

판매자가 일일이, 주기적으로 체크, 충전해 가며 판매하는 것은 사실상 매우 어렵습니다.

리튬 배터리 특성상 일정 전압이하로 떨어졌던 것은

심각한 충전 기능 장애가 생깁니다.

실제 주행거리가 반도 안되고 6개월도 못쓰고 버리는 경우가 많이 있습니다.

(어느 곳은 새것으로 다시 바꿔주는데 그것도 또 똑 같다고 하소연 하시는 분이 많습니다.

그게 그거니까요...ㅋ.)

​

오래된 전기 자전거 모델의 배터리 구입시

제조일자를 필히 알아 보고 구입 하셔야합니다

모르시면 차라리 리필(셀 교체)하시는 것이 좋습니다.

가장 최근에 생산된 셀로 교체하므로 진정 새것이라 말할 수 있습니다.

​

​

​

리튬이온 전기자전거 밧데리 사용팁이요^^

​

전기자전거 주행을 안하더라도 장기 보관시엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충, 방전 전압 제어)하려는 목적으로

보호회로가 부착 되어 있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

​

그러므로 전기 자전거를 사용하지 않고 놔두더라도

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

​

그렇다고 수시로 만충전하면

충전횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...

또 떨어지면 반 충전해 놓고..

​

잔량게이지가 없는 경우 테스터기로 체크,

36V배터리의 경우 30V~42V,

48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면됩니다.

​

또한 시중에 판매하는 잔량게이지를 부착하여 쓰실수도 있습니다

​

짧은 거리만 계속 왕복하신다면 배터리를 만충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.

​

감사합니다
