안지오(ANZIO) 바이크 XD-53 E-20 플러스 전기 자전거 배터리 재생

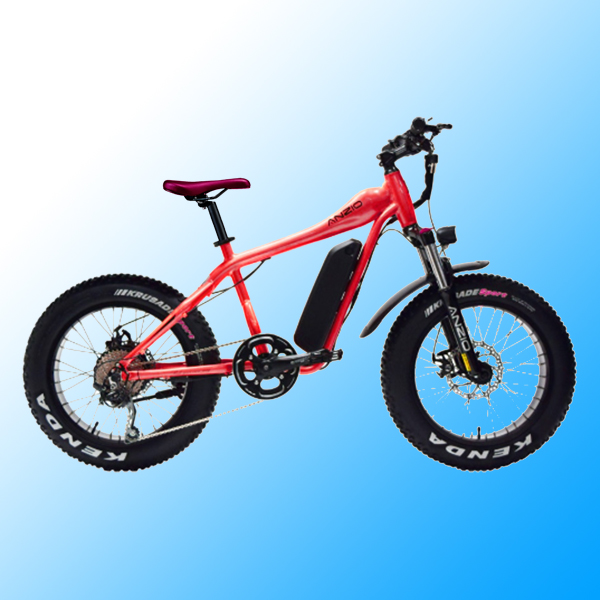

안지오 바이크 XD-53 E-20+ 전기자전거입니다

​

기존 안지오 바이크는 주로 팻 바이크에

모터 전압은 36V가 주류였는데요

​

2018년식에서는 전압을 48V로 높이고

파워도 500W로 업그레이드하였다고 합니다

​

산악지역 라이딩에 아주 유리할 것 같습니다만

배터리가 따라줘야 하는데요

​

많이 팔리지는 않은 모델 같습니다

한 분께서 수명을 다한 배터리를 보내오셔서

점검 후 리필해 드렸습니다

​

하부 프레임에 배터리를 부착하는데요

​

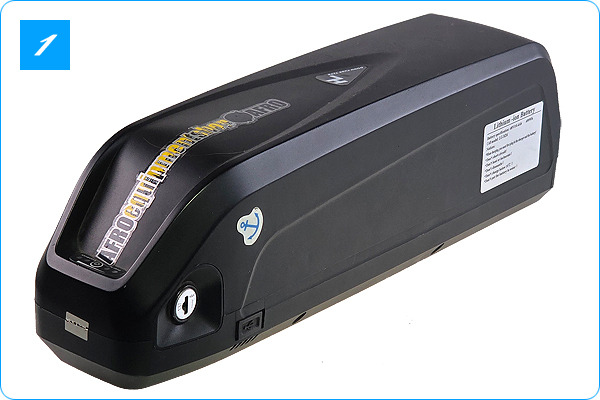

분리한 배터리 모습입니다

일명 KTX형이죠?

​

배터리 사양은 48V에 10.4A

셀은 LG M26 셀을 적용했다고 적혀있어요

​

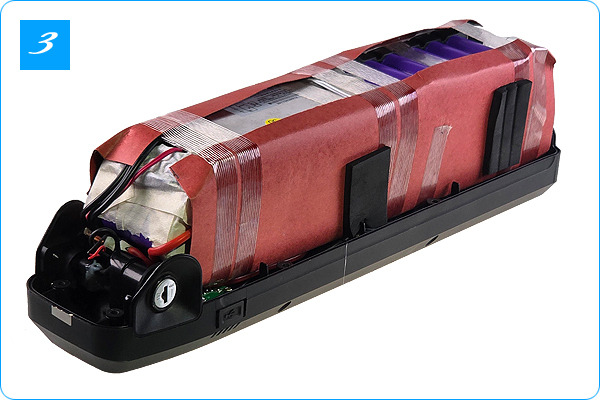

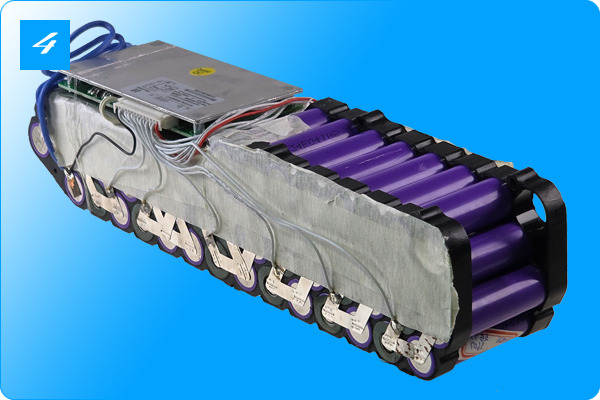

케이스를 분리한 모습입니다

어째 프로페셔널한 모습이 영 아닌 것 같아요..ㅋㅋ.

​

52셀을 사용하여 13S4P로 구성되었구요

500W급 자전거에 조금 빈약한 구성으로 보여집니다

​

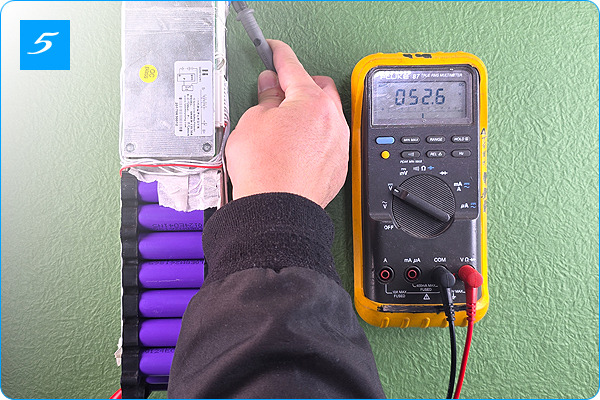

배터리 팩의 전압은 52.6V로 보호회로는 동작 중 입니다

​

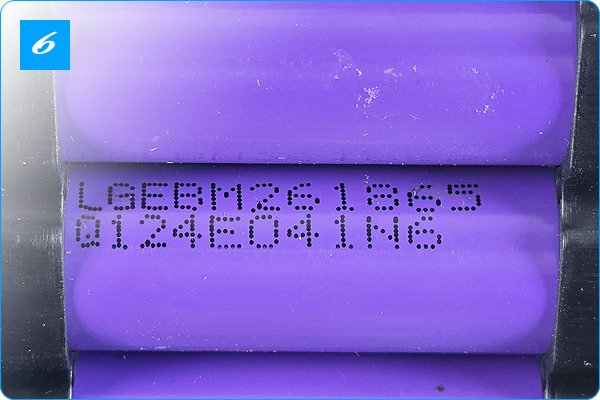

사용된 셀은 M26, LGEBM261865라는 셀이구요

중국셀은 아닙니다

​

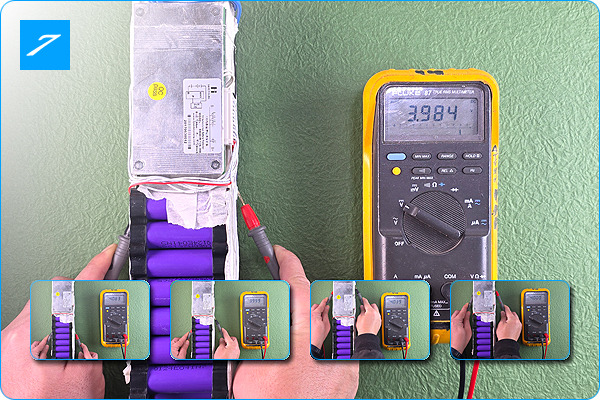

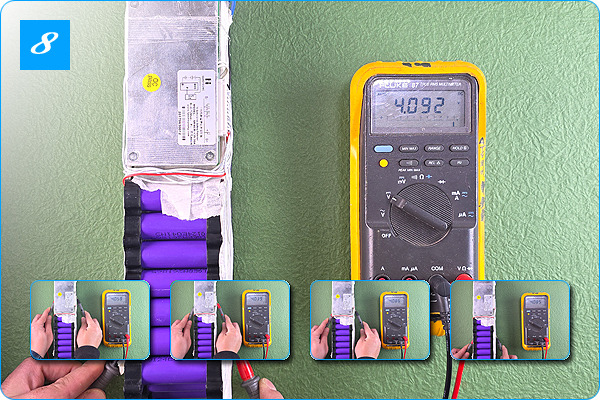

셀들의 전압도 체크해 봤습니다

제일 전압이 낮은 셀은 3.984V

​

제일 전압이 높은 셀은 4.092V입니다

​

전압 분포는

4.054, 4.092, 4.034, 4.079, 4.085, 3.984, 4.086, 4.039, 4.058, 4.000, 4.039, 4.083, 3.999V입니다

​

최대 전압 편차는 0.108V, 약 2.6%언바란스입니다

비록 중국산에 비해 조금 나아 보이지만

과 부하를 견디지 못해 더 이상의 생을 포기한 모습이 남아있네요

​

배터리의 품질 기준은

개별 성능이나 용량이 아니라 셀 간 전압 바란스입니다^^

허구한날 셀 내부 저항이 어떠니 용량이 어떠니 게거품 물고 떠들면 뭐해요?

모아놓고 충, 방전하면 용량도 제대로 나오지도 않는데..

바보 천치들도 아니고..

​

특성이 안 좋은 셀들은...

충분한 병렬로 보강하지 않는 한

경사 심한 언덕 몇 번 오르내리면 셀 간 전압 바란스가 다 틀어집니다

괜히 비싼 밥 먹고 바란스 맞춘다고 호들갑 떨면 욕먹구요..

​

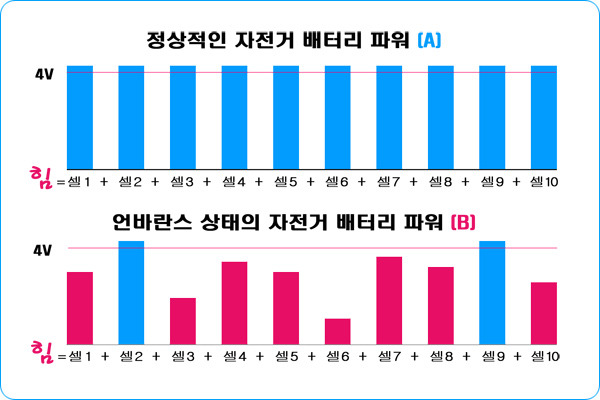

언바란스 상태인 셀들이 버티고 있는 배터리는

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충, 방전할 때마다 충, 방전 양이 점점 더 줄어들고

주행 중에 전원이 꺼지기도 하고.....ㅋ.

​

배터리 때문에 스트레스 너무 받아 기절할 수 있어요^^

​

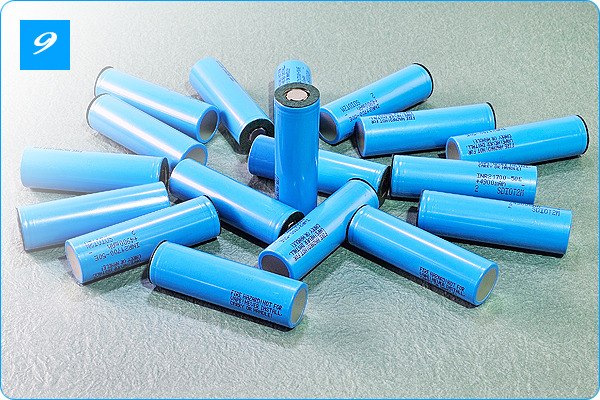

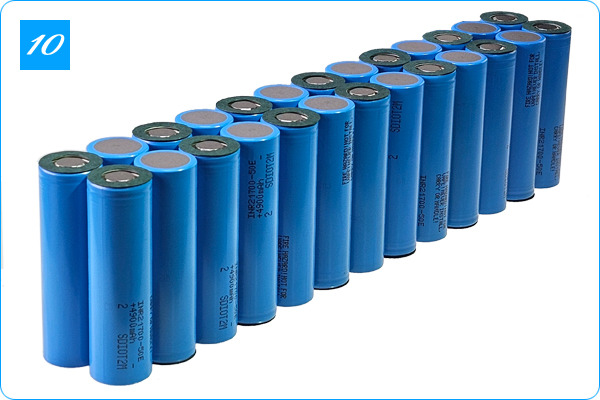

새 셀로 교체하였습니다

​

삼성 INR21700-50GB 셀(사진은 50E)로 교체하였습니다

요즘 셀은 충방전 가능 횟수도 두 배나 늘었어요^^

​

요즘 ...

시중에 엄청 많이 나돌아 다니는

태양광발전소나 전기 자동차에 쓰다가 폐기된 셀들을 줏어다

재활용하는 것 아니고...

새 셀입니다^^

​

배터리 교체 시 두 눈 부릅뜨고 꼭 확인하셔야 합니다

​

순간의 선택이 10년을 좌우합니다

​

26셀을 이용하여 13S2P로 구성하였구요

48V에 10Ah 용량이 됩니다

​

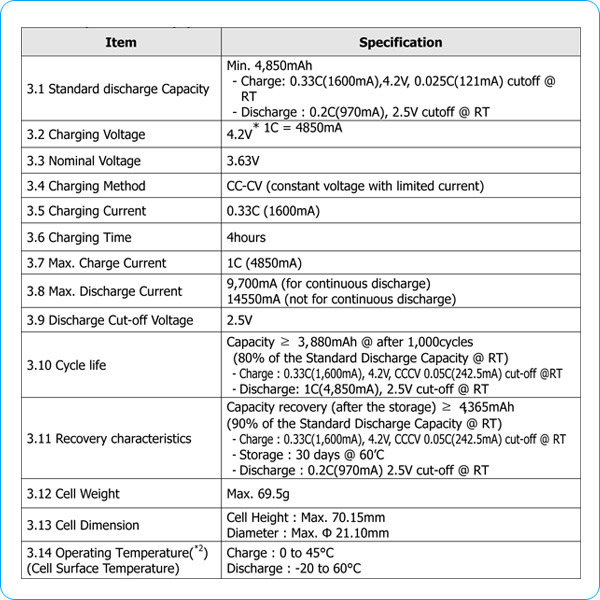

셀의 최대 방전 가능 용량은 14.55Ah...

3개 병렬이므로 팩의 방전 가능 용량은 29.1Ah가 됩니다

​

500W급에는 다소 부족하리라 봅니다만

그렇다고 M26 셀처럼 무너지진 않겠죠

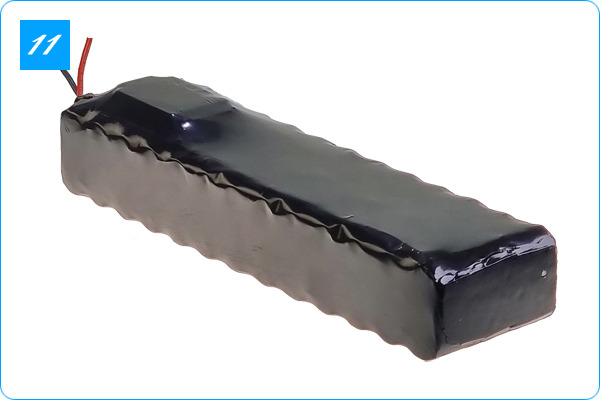

깔끔하게 방수 처리하였고요

앞으로 5년 이상 쓰시기를 바라면서요

​

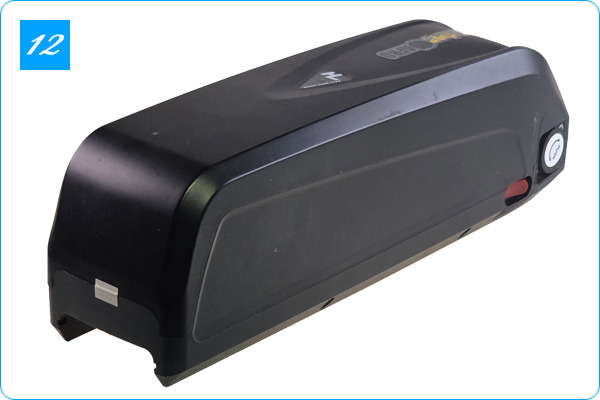

리필을 완료한 모습이구요

​

리필 후 주행 가능 거리는 쓰로틀 약 30Km

​

주행거리가 많이 필요하신 경우

최대로 리필 시엔 최대 20Ah 이상 리필도 가능합니다

비용은 좀 더 증가하겠지만

PAS로 주행 시 가능 거리가 100Km까지도 가능할 것으로 보입니다

​

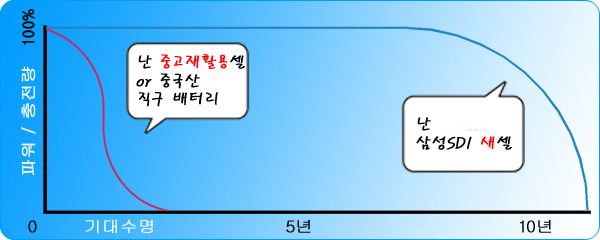

리필 후 수명은 5년 ~ 10년 이상 기대되고요

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

꼭 필요한 경우에는 만충 해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

감사합니다. . 꾸벅^^

​

​

​

​
