리치비트 탑 730 (Rich Bit Top 730) 전기자전거 배터리 셀 교환 및 10.5A 업그레이드

리치비트 탑 730 전기자전거..

3중 접이식으로

스포틱하고 세계적으로 꽤 알려진 인기있는 모델이죠 ?

특히 유럽에서요.....

​

​



배터리는 48V에, 7.2A의 용량이 들어있습니다.

이 용량으로 한번 완충하면 약 40~50Km 주행이 가능하다고 합니다.

암페아당 5.5~7Km (5.5~7Km/A)...

전기자전거 연비로 꽤 준수한 편입니다.

​

​

​

​

​



​

13S3P, 39셀 구성이 되겠고요

공칭전압 47.45V,

​

최고 충전 전압 54.6V,

최저 Cut Off Voltage 는 35.75V입니다.

최대 충전 전류는 7.5A로 고속 충전이 가능하며

최대 방전 전류는 30A..

제원상으로는 한국지형에서 전기자전거 구동에 적합하다고 사료됩니다.

​

실제 리치비트 배터리 수명을 다한 팩을 해체 해서

전압을 측정해보면

일정한 바란스를 유지하고 있습니다.

죽은 셀이 없어요.

이 회사가 만든 셀 중에 그나마 밥값하는 셀입니다....ㅋㅋ

​

고방전이라 일반 방전용 셀과 비교해 높은 생명력을 보여줍니다.

​

​

​

​

​

​



​

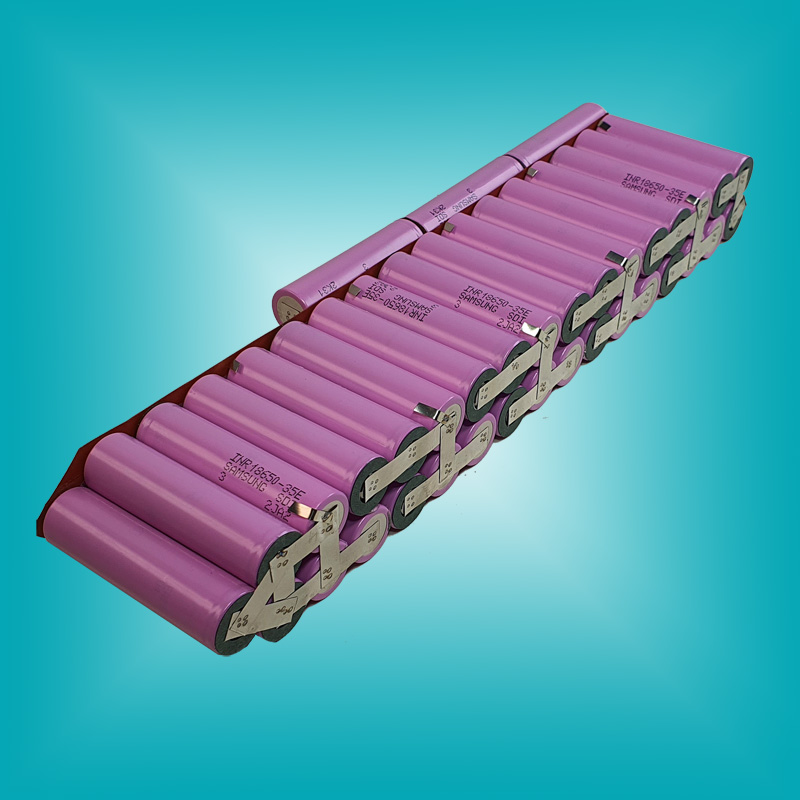

INR 18650-35E로 업그레이드 하였습니다.

7.2A ---> 10.5A로

45% 이상 업그레이드 되겠습니다.

​

배터리 용량 증가에 주행 거리도 그만큼 늘어나므로

주행 가능 거리가 40~50 Km --> 58~73Km 가 되겠네요.

당연히 지형이나 몸무게등에 따라 주행 가능 거리가 조금씩 다르겠죠 ?

​

​

​

업그레이드 후 변화

리필 후 변경 내용	업그레이드 전	업그레이드 후
셀의 용량	2600mAh	3500mAh
배터리 용량	7.2Ah	10.5Ah
최대 충전 전압	54.6V	54.6V
최대 충전 전류	8.25Ah	6Ah
최대 방전 전류	30Ah	39Ah
주행 가능 거리	40~50Km	58~73Km

방전 전류및 주행 가능거리가 많이 늘어났죠 ?

방전전류가 높을 수록 경사로가 많은 한국지형에서 유리합니다

셀 수명에도 차이가 많이 납니다.

​

​

​

​



​

실제로 전기자전거 배터리 용량이 5~6A인 배터리는

수명이 대체적으로 길어야 2년 전후입니다.

반면 용량이 15A이상 되는 자전거 배터리는 5년 이상 타시는 분이 많고요....

​

​

낚시용 소형 전동릴도 부하가 걸리면 일시적으로 약 20A 이상 전류가 흐릅니다

그럼에도 불구하고 사람이 올라타는 자전거는 더욱더 스트레스가 심하겠죠 ?

특히 오르막에서요...

배터리 스펙이 못 따라 주면 셀이 스트레스 받아 일찍 골병드는거죠.

​

그래서 일반 방전용셀을 사용한 자전거 배터리 팩이나

저용량 (4~6A) 배터리는 수명이 아주 짧고요(고율방전을 썻다해도 20A미만이거든요)

일부 저질의 배터리는 누액이 되어 죽어 있는 경우가 허다합니다.

​

​

​

​



​

보호회로는 사양이 특이해 있는 그대로 것을 썻습니다

​

​

​

​

​

​



​

배터리 외부 보호 케이스 공간이 너무 협소해 럭서리한 방수는 못하겠더라구요.

최소한의 방수 조치는 하고 최종 조립하였습니다.

​

​

​

리치비트 탑730 배터리

​







​

​

​

​

리필 후 배터리 특성입니다(리필후 변경된 부분).

​

공칭 전압 : 46.8V

충전 전압 : 54.6V

배터리 종류 : 리튬이온

전류 용량 : 10.5A (+.3.3A, 종전7.2A)

최대 충전 전류 : 6A

최대 방전전류 (Continous, 셀) : 24A

최대 방전전류 (Temporary, 셀) : 39A

충전온도 : 0 to 45°C

사용온도 : -10 to 60°C

​

​

충전기는 리튬이온 48V (충전전압 54.6V)용 2~6Ah를 쓰시면됩니다.

배터리 팩에 들어있는 보호회로에도 과충전 차단기능이 있지만

2중, 3중 안전을 위해 꼭 전압에 맞는 충전기를 사용하셔야합니다.

잭의 크기가 같다고 아무 충전기나 꽂아 충전하시면 안됩니다.

​

충전시간

2A 충전기 : 약 6시간

5A 충전기 : 약 3시간

​

5A이상 충전기는 Fan이 달린 충전기가 좋습니다

​

​​

​

​

​

새 배터리 구입시 주의사항

​

전기자전거 배터리를 포함한 모든배터리는 수명이있습니다.

그리고 만들어진 순간부터 쓰지 않아도 수명이 카운트다운 들어갑니다.

​

보통, 배터리를 구입시 리필 가격과 비교하시는 분이 많습니다.

새 배터리는 얼마인데......

​

그런데 구입하려는 배터리가

최근에 생산된 배터리라면 비교 가치가 있습니다.

그러나, 새 배터리라고 샀는데

​

생산된지 오래된 배터리가 많습니다.

그나마 판매자가 배터리들을 수시로 체크해, 전압이 떨어지면 가끔씩 충전해 놓았다면

겉만 새 것인 중고 배터리를 약간의 수명 저하를 감수하고 쓸 수 있습니다.

​

그러나 대량 생산된 배터리를

판매자가 일일이, 주기적으로 체크, 충전해 가며 판매하는 것은 사실상 매우 어렵습니다.

리튬 배터리 특성상 일정 전압이하로 떨어졌던 것은

심각한 충전 기능 장애가 생깁니다.

실제 주행거리가 반도 안되고 6개월도 못쓰고 버리는 경우가 많이 있습니다.

(어느 곳은 새것으로 다시 바꿔주는데 그것도 또 똑 같다고 하소연 하시는 분이 많습니다.

그게 그거니까요...ㅋ.)

​

오래된 전기 자전거 모델의 배터리 구입시

제조일자를 필히 알아 보고 구입 하셔야합니다

모르시면 차라리 리필(셀 교체)하시는 것이 좋습니다.

가장 최근에 생산된 셀로 교체하므로 진정 새것이라 말할 수 있습니다.

​

​

​

리튬이온 전기자전거 밧데리 사용팁이요^^

​

전기자전거 주행을 안하더라도 장기 보관시엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충, 방전 전압 제어)하려는 목적으로

보호회로가 부착 되어 있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

​

그러므로 전기 자전거를 사용하지 않고 놔두더라도

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

​

그렇다고 수시로 만충전하면

충전횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...

또 떨어지면 반 충전해 놓고..

​

잔량게이지가 없는 경우 테스터기로 체크,

36V배터리의 경우 30V~42V,

48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면됩니다.

​

또한 시중에 판매하는 잔량게이지를 부착하여 쓰실수도 있습니다

​

짧은 거리만 계속 왕복하신다면 배터리를 만충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.

​

​
