알톤 이스타 (Alton Estar) S 전기자전거 SM3687B 배터리 리필

일하는 날보다 노는 날이 더 많았던

6월의 첫주..

그냥 1년 내내 휴무하는 것이 나을 것 같아요..ㅋ

오랜만에 출근했네요

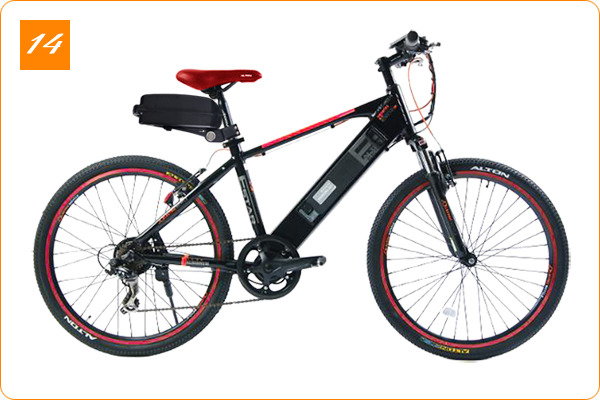

알톤 이스타S (Alton Estar)S 2014년식 전기자전거입니다.

​

2014년식이구여

무게는 약 21Kg으로 가벼운 편이고

26인치 휠에 모터는 36V, 250W입니다

면허증 없는 초보자분들도 이용이 가능하겠네요

​

삼성 SDI 리튬이온 배터리가 장착되어 있구요

PAS와 쓰로틀 주행 겸용입니다

최고 속도는 시속 약 25Km/h 자동 제어되고요

​

충전 후 주행 가능 거리는

도로의 상태, 기상조건, 몸무게 등 조건에 따라 다르지만

약 30Km 가능하다고 합니다

쓰로틀 주행 거리를 얘기하는 것 같구요

출퇴근, 장거리 주행에 적합하겠어요

​

자전거를 아주 오래 사용하다 보니

주행거리가 짧아져 배터리 리필 의뢰를 하셨어요

​

하부 프레임에 배터리가 장착되고요

​

분리한 배터리 모습입니다

​

배터리 모델 명은 SM3687B입니다

중국에서 제조하였구요

​

KC 안전 인증을 획득한 합법적 배터리입니다

36V에 8700mAh로 신고되었네요

​

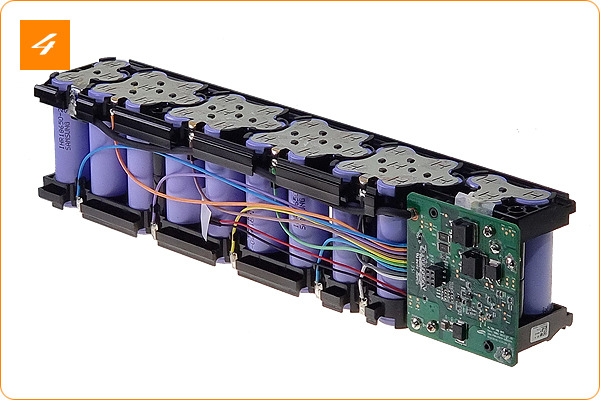

배터리 케이스를 분리한 팩 모습입니다

​

30셀을 사용하여 10S3P로 구성되었구요

​

오래된 배터리이지만

배터리 전압은 37.60V로 정상 작동 중입니다

​

삼성 INR18650-29E 셀이 적용되었어요

​

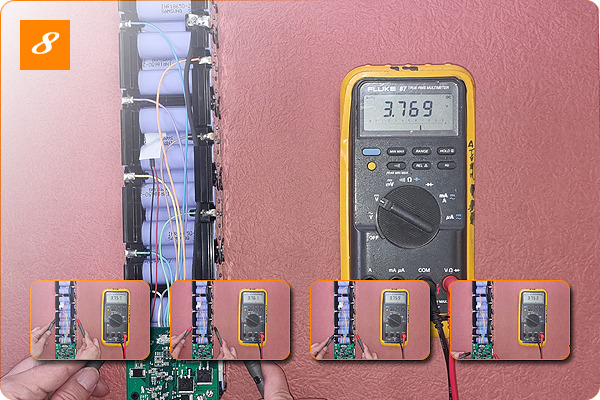

셀들의 전압을 체크해 봤습니다

제일 낮은 전압은 3.751V

​

제일 높은 전압은 3.769V입니다

​

전압 분포는

3.751, 3.762, 3.764, 3.766, 3.756, 3.757, 3.761, 3.759, 3.769, 3.753V입니다

​

최대 전압 편차는 0.018V....0%대 언바란스...

10년 넘은 셀이?...ㅋㅋ.

다른 회사 셀들은 흉내도 못 내죠?

​

배터리의 품질 기준은

용량이 아니라 셀 간 전압 바란스입니다

용량 크다고 침튀기며 떠들면 뭐해요?

충전이 덜되는데..ㅋㅋ.

​

특성이 안 좋은 셀들은 경사 심한 언덕 몇 번 오르내리면 셀간 바란스가 틀어집니다

​

언바란스 상태인 셀들은

전압이 전부 제각각이므로

만충이 안돼 힘이 달릴 뿐 아니라

매번 충전할 때마다 충전 량이 점점 더 줄어들고

주행 중 전원이 꺼지기도 하고

​

정말 가지가지 하죠?

​

새 셀로 교체하였습니다



​

삼성 INR 21700-50GB (사진은 50E) 셀입니다

만충전 1000회, 수명도 2배나 늘었다죠?

​

순간의 선택이 10년을 좌우합니다

​

20 셀을 이용하여 10S2P로 구성하였고요

용량은 10Ah 가 되겠죠?

​

이런 상황이 종종 있죠...

​

셀의 최대 방전 가능 용량은 14.7Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.4Ah가 됩니다

​

경사가 심한 골목길에서도

셀이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

우천 시 침수를 대비해 꼼꼼하게 방수 포장하였고요

앞으로 또 10년은 더 쓰셔야 하니까요

​

리필 후 쓰로틀 주행 가능 거리는

약 34Km(파스 약 70~80 Km)에 이를 것으로 예상합니다

수명은 5년 ~10년 이상 기대되고요

​

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

꼭 필요한 경우에는 만충 해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면 반영구적으로 쓸 수도 있어요

​

만약 전국 일주 등 초 장거리 주행이 필요하다면

아래와 같이 보조 배터리 추가하는 방법도 있습니다

​

A. 소형 프레임 가방을 이용 10Ah를 추가하여 약 34Km를 늘릴 수 있을 것으로 예상되고

B. 안장 뒤 프로그 형 케이스를 이용 20Ah를 추가하여 약 68Km를 늘릴 수 있을 것으로 예상되며

C. KTX형 케이스를 이용 20Ah를 추가하여 약 68Km를 늘릴 수 있을 것으로 예상되고

D. 짐받이 가방을 이용 40Ah를 추가하여 약 136Km를 늘릴 수 있을 것으로 예상됩니다

​

단, 카다록 상에 나와 있는 거리를 참고한 예상 쓰로틀 주행 거리입니다

​

​

​

​

​

​

​
