알톤 스페이드 (Alton Spade) SM3696B 배터리 교체, 보조 배터리 추가

오늘은 노동자의 날

비가 죙일 내리는군요

​

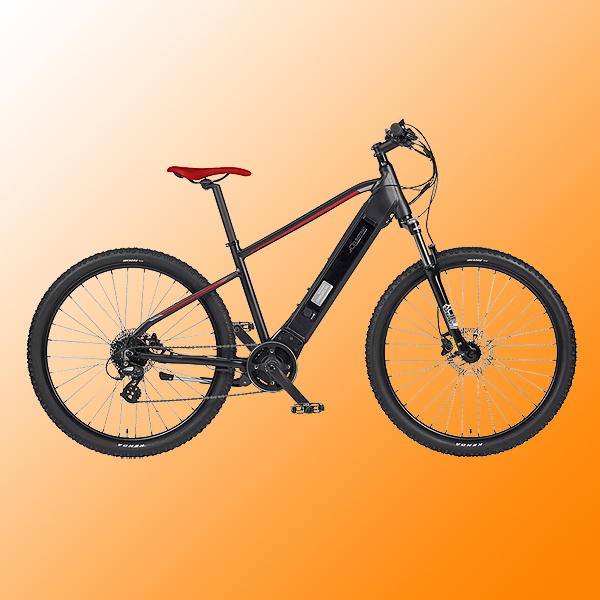

알톤 스페이드 2018년식입니다

27.5인치의 대형 휠에

무게는 약 21Kg으로 그리 무겁지는 않습니다

파스 전용이구요

​

모터는 36V에 250W로

속도는 시속 25Km/h에서 자동 제어되구요

자전거 전용 도로 통행이 가능하며

면허증이 없는 초보자분들도 이용 가능하겠네여

​

등판 가능 경사 각도는 11 ˚ 약 20%구요

한번 충전으로 약 70Km 주행이 가능하다고 합니다

장거리 용으로 적합하겠어요

​

한 분께서 배터리가 수명을 다해

주행거리가 너무 짧아졌다며 셀 교체 의뢰를 하셨어요

​

하부 프레임에 매립형 배터리가 장착되어 있어요

​

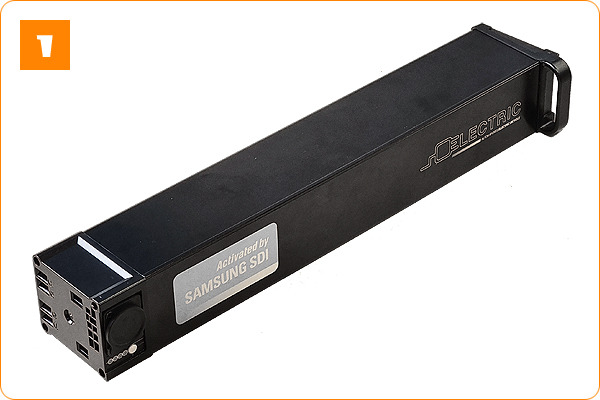

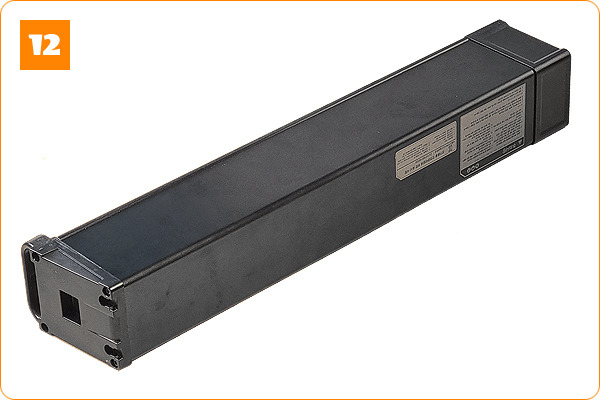

분리한 배터리 모습입니다

배터리 모델명은 SM3696-B 입니다

​

적용 가능한 자전거 모델은,

​

2016년 형 스트롤, 시티, 이 노바투스 20, 이 노바투스 26, 커뮤트

2017년 형 니모, 스페이드, 이 노바투스 20, 이 노바투스 26, 이노젠

2018년 형 니모 26, 니모 27.5, 스페이드 라이트, 에코노바, 이 노바투스 20, 이 노바투스 26, 이노젠1, 이노젠 2

2019년 형 니모 26FS, 니모 27.5, 스트롤 RS, 스페이드 라이트, 이노젠 1

2020년 형 니모 26FS, 니모 27.5, 스트롤 FS, 이노젠 24, 팡 27.5

2021년 형 니모 27.5, 니모 27.5FS

2022년 형 니모 27.5, 니모 27.5FS

2023년 형 니모 27.5

​

등이 있습니다

​

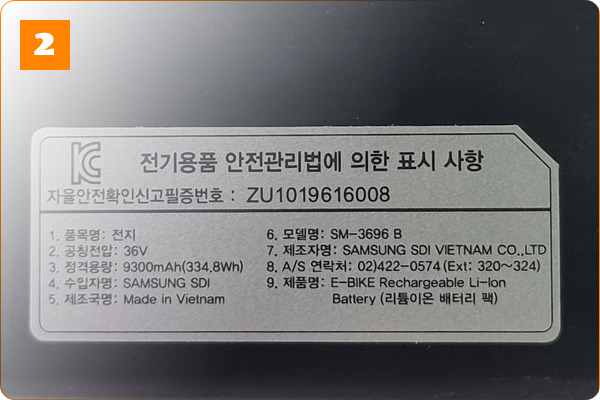

국가 안전 인증을 획득한 배터리 이므로

합법적으로 온, 오프라인 판매가 가능하구요^^

​

3.6V에 9.3Ah로 신고됐어요~

​

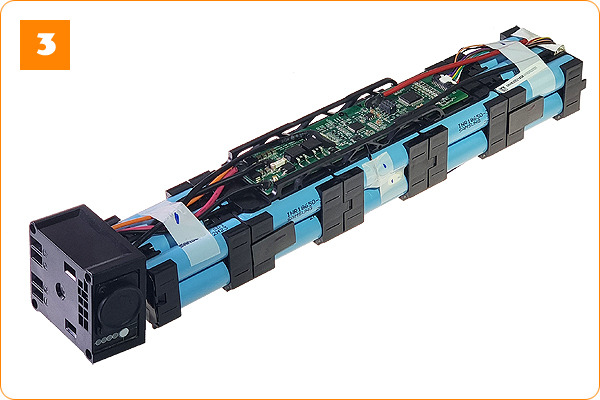

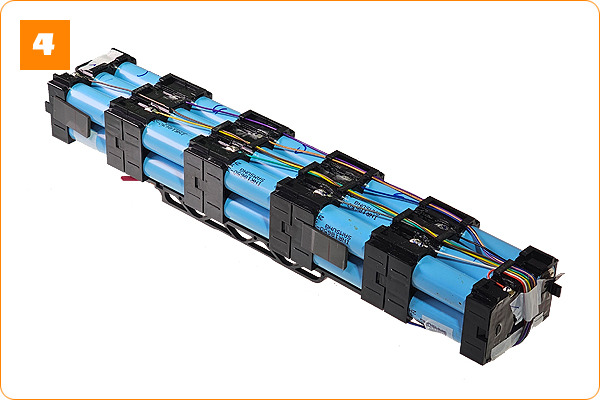

케이스를 분리한 모습입니다

​

18650 셀 30개가 10S3P로 구성되었어요

​

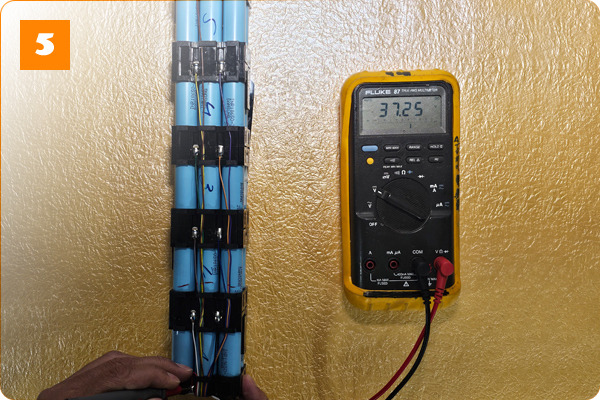

전압을 체크해 보니 정상 작동은 하고 있네요

​

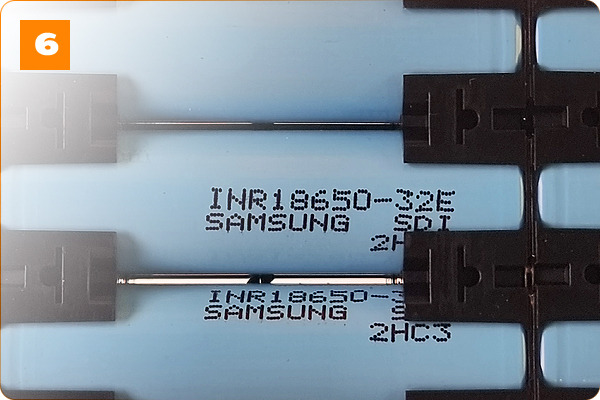

사용된 셀은 삼성 INR 18650-32E 셀이구여

​

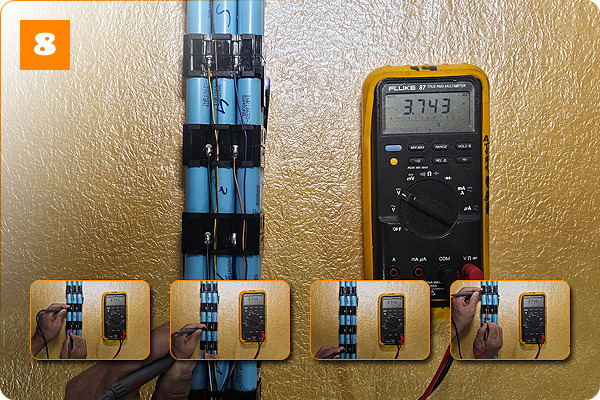

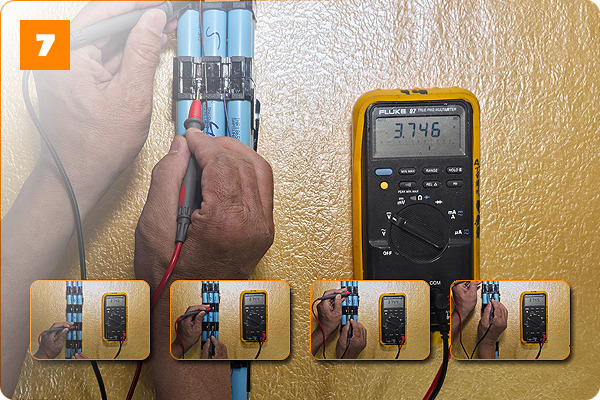

셀들의 전압을 체크해 보았습니다

제일 전압이 높은 셀은 3.746V

​

제일 전압이 낮은 셀은 3.743V입니다

​

전압 분포는

3.743, 3.746, 3.744, 3.744, 3.745, 3.746, 3.746, 3.745, 3.745, 3.746V입니다

​

편차는 0.003V, 0% 대로 거의 틀어지지 않았어요

훌륭하죠?

​

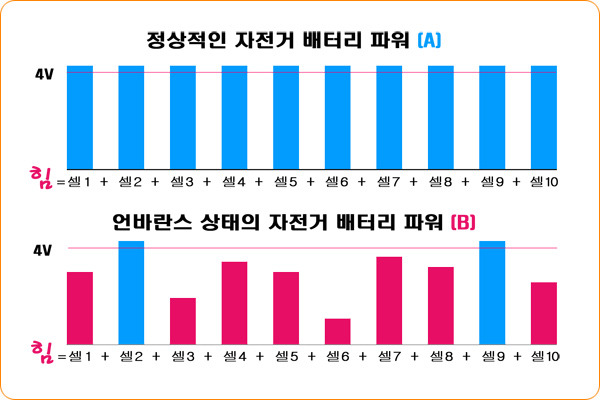

셀들의 성능을 비교할 때

개별 성능 데이터를 내놓고 아무리 용량이 크다고 침튀기며 짖어대도

팩을 만들어서 바란스가 안 맞으면 모두 쓰레기입니다

장난감에도 못써요~

​

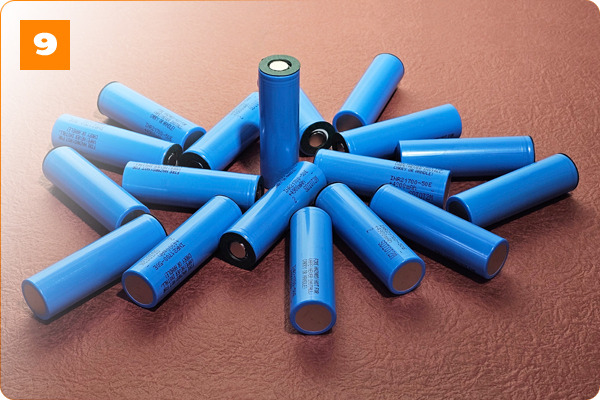

새 셀로 교체하였습니다

​

같은 회사 삼성 INR 21700-50E 셀입니다

​

제일 싸다고 산 배터리가

가장 병들고 가장 비싼 배터리일 수 있습니다

​

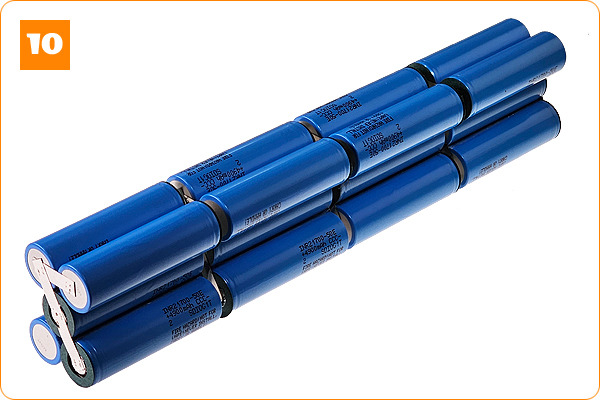

20셀을 사용하여 10S2P로 구성하였고요

용량은 10Ah 가 되겠죠?

​

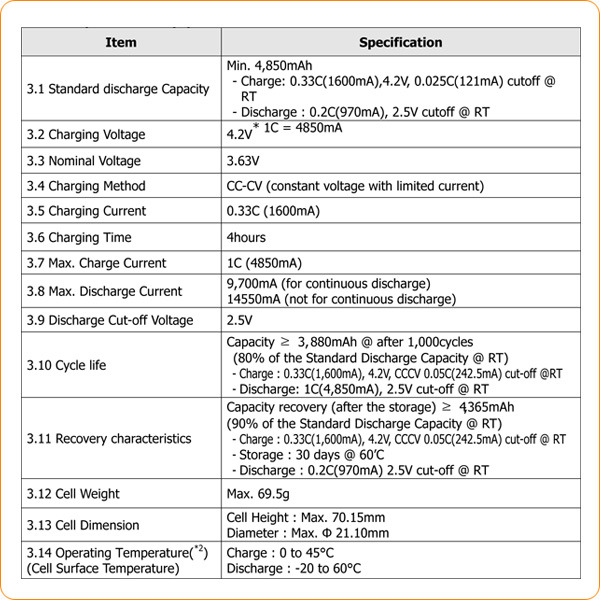

셀의 최대 방전 가능 용량은 14.55Ah...

2개 병렬이므로 팩의 방전 가능 용량은 무려 29.1Ah가 됩니다

​

경사가 심한 언덕 길에서도

셀 이 스트레스 안 받으니

언바란스 안 나고 수명도 길어지고

끝까지 만충도 가능하겠죠?

정말 오래 쓸 수 있구요

​

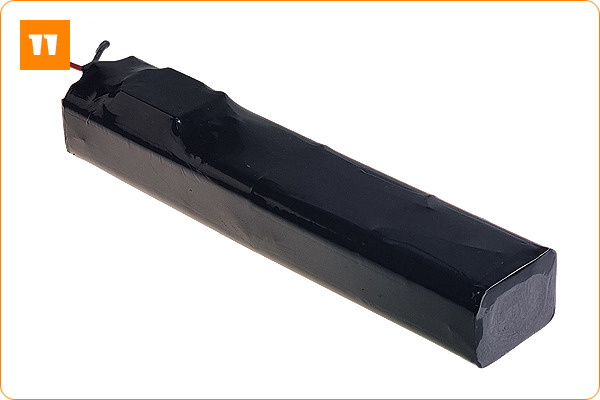

주행 시 갑작스러운 우천 시 침수에 대비

깔끔한 방수 포장하였구요

​

리필 후 주행 가능 거리는 약 70Km에 이를 것으로 예상 합니다

​	리필 전	리필 후
전 압	36V	36V
전 류	9.6Ah	10Ah
최대 방전 가능 용량	28.8Ah	29.4Ah
주행 가능 거리	70Km	73Km

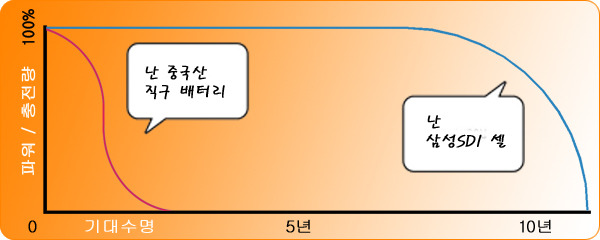

수명은 5년 ~ 10년 이상 기대되고요

​

보통 삼성 셀의 경우

수명을 다해서 리필 의뢰 들어오는 주기가 5년 ~ 10년에 이르므로

10년 사용을 기대하시는 것은 절대 사치가 아니죠?

​

물론 사용 방법이나 충전 횟수에 따라 줄어들 수는 있겠죠

만충 회수를 줄일수록 수명을 늘릴 수 있어요

​

꼭 필요한 경우에는 만충 해 쓰시고

같은 코스의 짧은 거리만 계속 왕복하신다면

충전을 50~80%만 반복 충전해서 쓰시면

반영구적으로 쓸 수도 있어요

​

만약 전국 일주 등 초 장거리 주행이 필요하다면

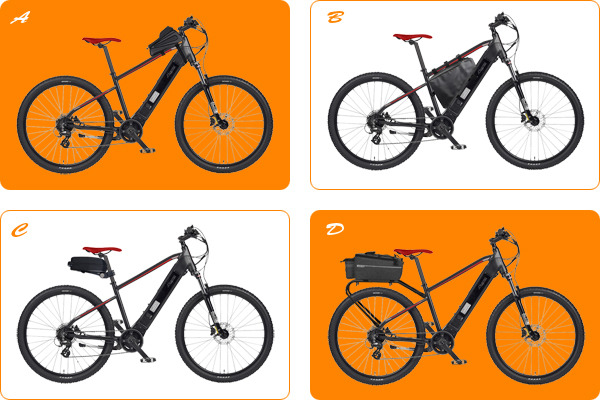

아래와 같이 보조 배터리를 추가하는 방법도 있습니다

​

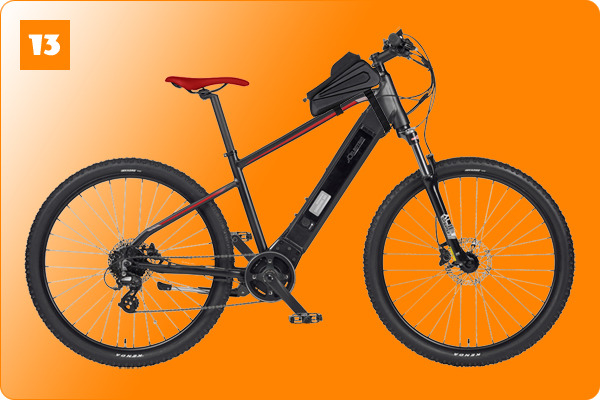

A. 소형 프레임 가방을 이용 10Ah를 추가하여 약 70Km를 늘릴 수 있을 것으로 예상되고

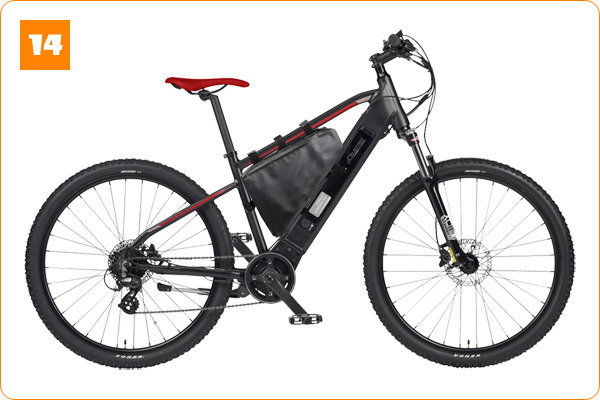

B. 삼각형 프레임 가방을 이용 이용 30Ah를 추가하여 약 210Km를 늘릴 수 있을 것으로 예상되며

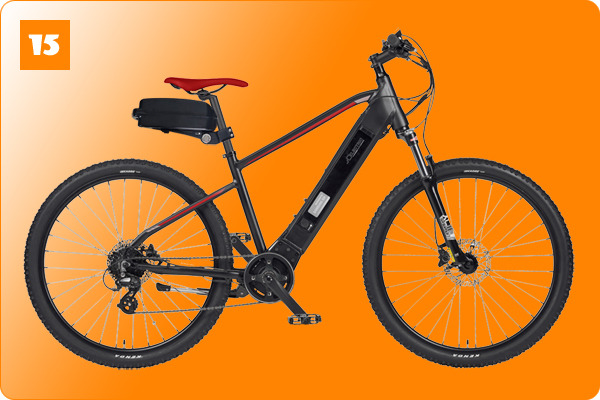

C. 안장 뒤 전용 케이스를 이용 20Ah를 추가하여 약 140Km를 늘릴 수 있을 것으로 예상되고

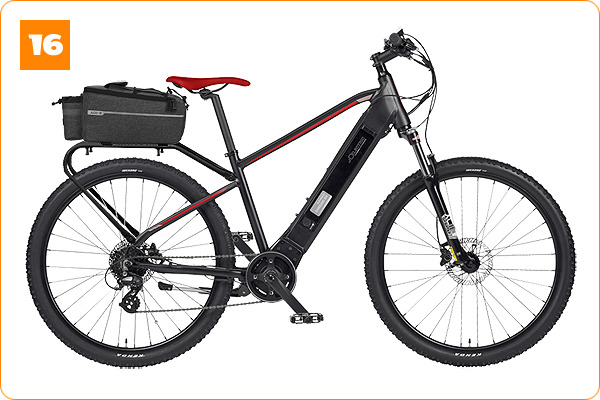

D. 짐받이 가방을 이용 40Ah를 추가하여 약 280Km를 늘릴 수 있을 것으로 예상됩니다



단, 카다록 상에 나와 있는 주행 거리를 참고한 예상 주행 거리입니다

​

​

​

​

​

​
