온이 바이크 (ON e Bike) 납산 배터리 => 리튬이온 업그레이드

온이 전동 자전거 (원바이크)입니다

​

​

배터리 사양은

전압 : 24V,

배터리 종류 : 납산 배터리

용량 : 12A

​수명을 다해 입고되었습니다^^

​

​

배터리를 바이크로부터 분리하였습니다

​

​

​

​

​

​

온이바이크 납산 배터리



​

납산 배터리라 아주 많이 무겁습니다^^

​

​

​

​

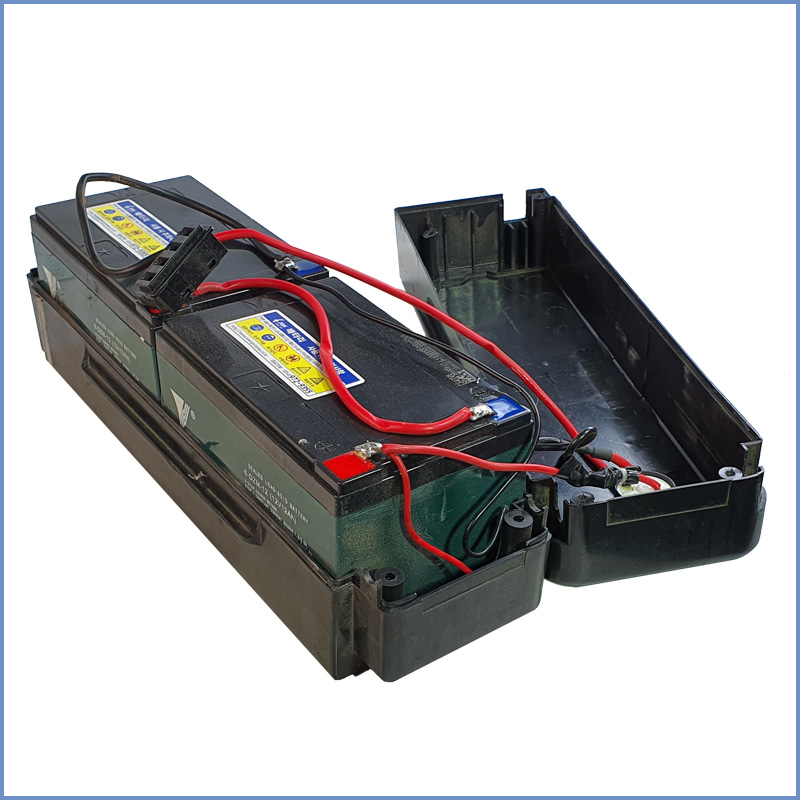

ON e 바이크 납산 배터리





​

크고 무거운 12V, 12A 납 배터리가 두개가 직렬 연결 되어있습니다.

간단하죠 ?

​

업그레이드가 필요 없으신 분은

크기에 맞는 납산 배터리 2개 사서 교환 해 쓰시면 됩니다.

납땜 인두만 있으면 되겠죠 ?

​

​

​

온이바이크 배터리 개조



업그레이드를 위해

리튬이온 배터리로 교체 들어갑니다

​

​

​

​

​

​

온이바이크 리튬이온 배터리



​

셀보호와 안전을 위해 보호회로는 필수죠 ?

셀도 보호하고 과충전시 안전도 책임 져 주니까요.

7S 보호회로를 장착하였습니다.

​

​

​

​

​

동일한 용량의 납산배터리와 리튬배터리 비교



​

​

비슷한 용량의 리튬 배터리와 납산배터리의 비교

무게와 크기 비교 불가죠 ?

​

​

​

​

​

동일한 용량의 납산배터리와 리튬배터리 비교



​

오른 쪽 두개 쌓아 놓는 것이 오리지날 납산배터리,

왼쪽이 조금더 큰 용량의 개조한 리튬배터리입니다,

​

저 크고 무거운 납덩어리를 충전하시겠다고

매일 들고 다니셨을 텐데

얼마나 힘드셨을지 측은한 마음이 드네요.

​

​

​

아래의 표는 납산배터리를 비슷한 용량으로 업그레이드시 스펙입니다

구 분	납산 배터리	리튬 배터리
전 압	24V	25.2V
용 량	12A, 288W	11.6A, 292W
크 기	154 X 100 X 97mm x 2 (2,987㎠)	75 X 130 X 65mm (633 ㎠)
무 게	8Kg	1,4Kg

​

납산 배터리를 리튬 배터리로 개조시 좀 더 증가된 용량인데도 불구하고

크기는 2,987÷ 566 = 4.71로 1/4 이하,

무게도 8 ÷ 1.4 = 5.7 로 1/5 이하로 줄었죠 ?

실로 어마어마한 차이입니다.

​

배터리 무게 감소로 주행 가능 거리 증가 되겠고요

전압 상승으로 파워도 업그레이드 되겠죠 ?.

무엇보다도 수명이 대폭 증가 되니

별도로 가성비를 논할 필요 있겠습니까 ?

가격 차이도 별로 나지 않지만요....

​

​

​

ONE Bike 배터리



​

개조 후 후 배터리 사양입니다

​

셀 종류 : 리튬이온 삼성 SDI

전압 : 25.2V

전류용량 : 11.6Ah

충전전압 : 29.4V

최대충전전압 : 29.75V

최대충전전류 : 11A

충전온도 : 0 to 45°C

사용온도 : -10 to 60°C

​

​충전기는 리튬이온 25.9V(충전전압 29.4V)용 2~10A를 쓰시면됩니다.

​​

충전시간

​

2A : 약 7시간

5A : 약 3시간

5A이상 충전기는 Fan이 달린 충전기가 좋습니다.

​

​​

​

​

리튬이온 전기자전거 배터리 효과적인 사용팁

​

전기자전거 주행을 안하더라도 장기 보관시엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충,방전 전압)하려는 목적으로

보호회로가 부착 되어있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

​

그러므로 전기 자전거를 사용하지 않고 놔두더라도

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

​

그렇다고 수시로 만충전하면

충전횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...또 떨어지면 반 충전해 놓고..

​

잔량게이지가 없는 경우 테스터기로 체크,

25.9V 배터리의 경우 21~294V,

36V 배터리의 경우 30V~42V,

48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면됩니다.

​

짧은 거리만 계속 왕복하신다면 배터리를 만충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.

​

​
