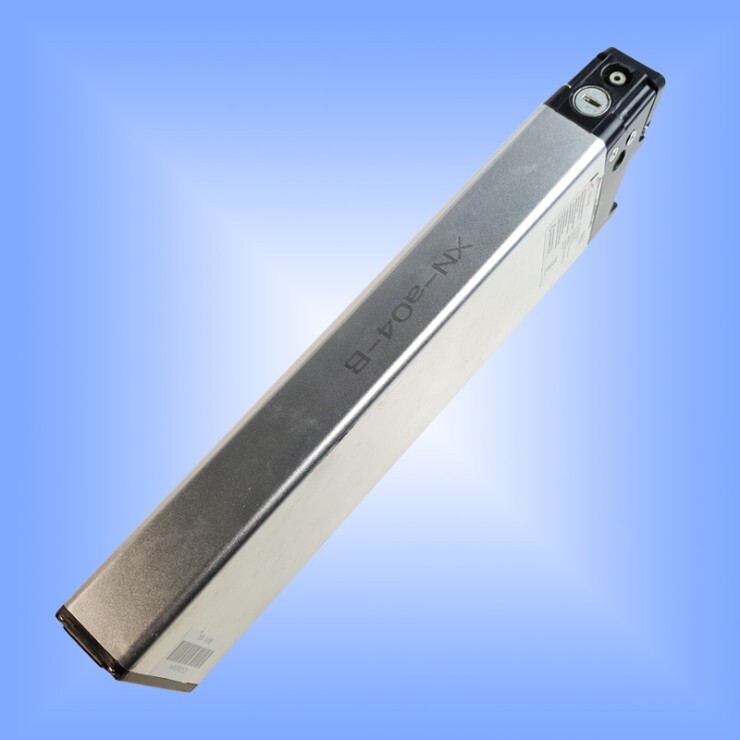

모토벨로 테일지(TailG) T9 전기자전거 배터리 36V, 14A리필 작업

모토벨로 테일지 T9 (T7) 전기자전거 리필 후기입니다.

​

요즘 인기있는 전기자전거 모델로

중, 고가의 모델입니다.

접이식이고요.

​

일반 전기 자전거 모터 250~350W 보다 더욱더 파워풀한

500W 모터를 달고 있습니다.

​

언덕이고 고갯 길이고 마구마구 고고씽~

​

​

​

​

배터리가 수명을 다한경우....

​

1. 충전 후 주행 거리가 처음보다 매우 짧다.

2. 충전기를 꽂으면 금방 충전 다됐다고 나온다.

3. 만충전이 안된다.

4. 잔량게이지에 어느정도 남아있는 것으로 표시되었는데 약간만 주행하면 바로 꺼진다.

​

* 배터리를 쓴지 1~2년으로 짧은데 배터리가 먹통인경우는 보호회로가 사망한 경우가 많습니다.

​

​

​

​

원래 배터리 용량은 36V, 8.8A입니다

N18650 Q06M..

​

36V, 8.6A이고 10S4P입니다

중국산 리튬이온 셀 40개가 들어있고요..

​

열어서 체크 해보니

3.84V, 4.06V, 3.97V........

좀 질서가 없네요..ㅋ.

​

​

​

그런디...

셀의 사양서는 어디서든 찾을 수가 없네요...ㅠㅠ

​

​

​

​

​

극비 사항인가 봅니다. ㅋㅋ.

​

​

​

​

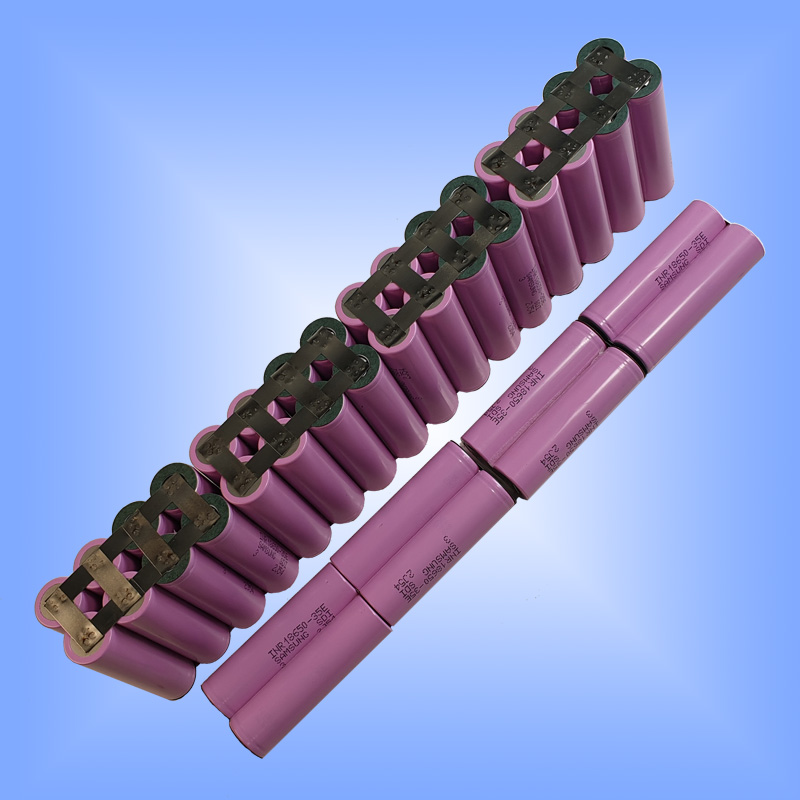

삼성셀 14A로 업그레이드 들어갑니다

8.8A에서 약 60% 업그레이드 되겠죠 ?

단순한 충전 용량 업그레이드이므로 안전에는 상관이 없습니다

​

용량이 늘어났으니

1. 충전 후 주행거리가 그만큼 늘어나고

2. 충전시간이 조금 길어지겠죠 ?

​

INR18650-35E사양입니다

​

https://www.orbtronic.com/content/samsung-35e-datasheet-inr18650-35e.pdf

​

​

​

​

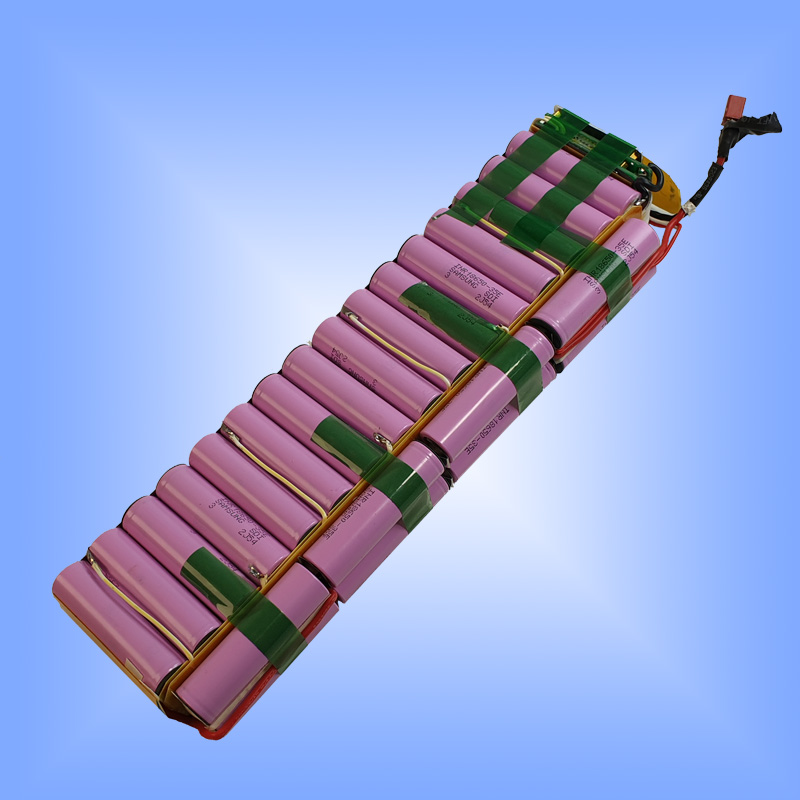

안전을 위한 보호회로 부착했구요

납산배터리, 니카드, 니켈수소...

이런 배터리는 보통 보호회로를 달지 않습니다만

리튬이온배터리는 보호회로(PCM, BMS)를 필히 부착해야합니다

​

셀당 충전전압이 보통 4.2V

과충전 되는 것을 막아주고,

또. 방전시(주행시) 전압이 약 2~3V이하로 떨어지면 셀의 기능이 파괴되므로

방전을 중지합니다.

​

Sleep (배터리가 잠시 주무시는 ) 상태로 가는 것이므로

버튼을 눌러도 잔량이 표시되지 않을수있습니다만

배터리기능이 완전히 정지된게 아니므로

충전을 하면 다시 깨어나 기능을 수행합니다.

​

​

​

​

​

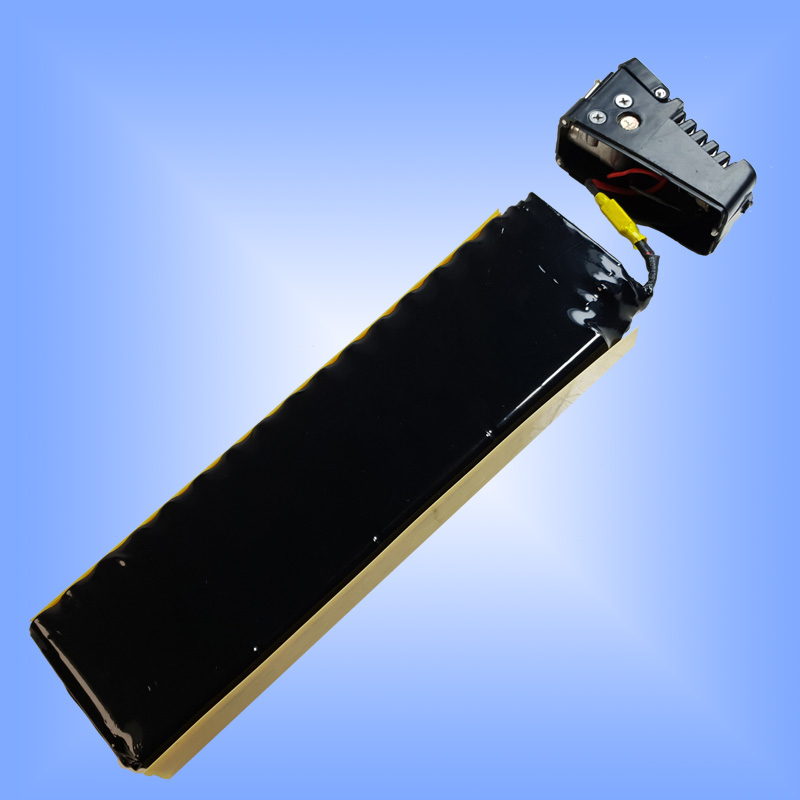

수축튜브로 방수 처리 합니다.

주행시 아무래도 수분이 침투 할수 있으므로 대비를 하는것이 좋습니다.

리튬 배터리는 수분에 아주 약해요.

특히 염분이 섞인 수분은 쥐약입니다...ㅋㅋ

​

전기 자전거를 바닷물에 목욕시키면 불날수도 있어요!!

​

​

​

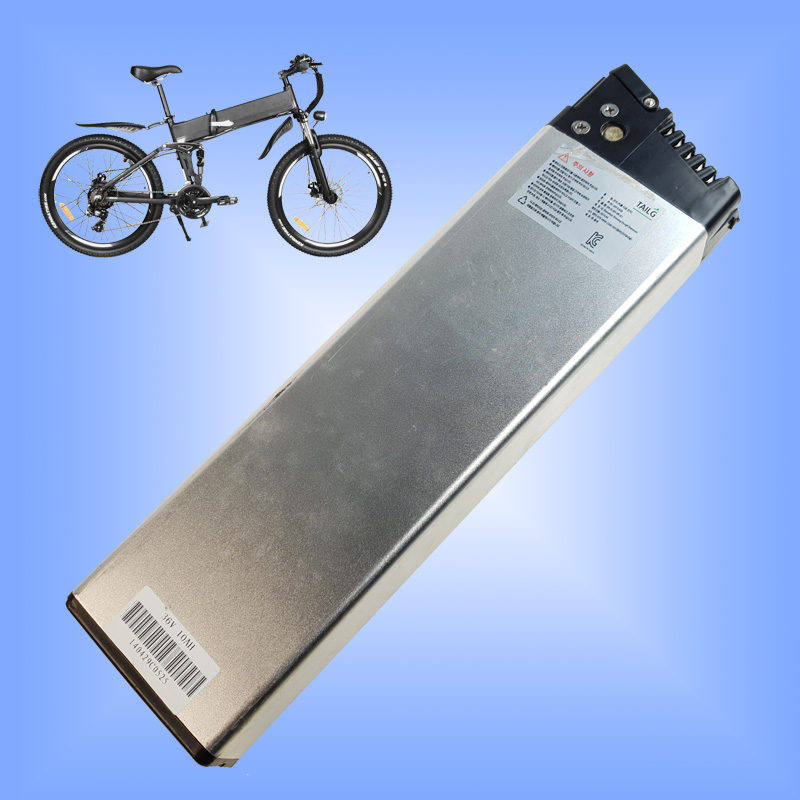

뚜껑을 조립한 모습입니다

​

​

​

​

다른 배터리에 비해 무척 얇게 설계되었죠?

자전거의 간편성과 디자인을 위해 배터리가 많이 희생? 되었네요..

작업을 하려니 케이스 안에 공간이 너무 좁아요...ㅠ

​

​

​

​

개조 후 모토벨로 테일지 T9 배터리 특성입니다

​

​

​

셀 : INR18650-35E( 삼성 SDI)

전압 : 36V

전류용량 : 14Ah(14000mAh)

최대 충전 전압 : 42V

최대 충전 전류 : 8A

충전 온도 : 0 to 45°C

사용 온도 : -10 to 60°C

최대 방전 전류(셀, for continuous discharge) : 32A

최대 방전 전류(셀, not for continuous discharge) : 52A

​

​

​

충전기는 10셀 충전기 (충전전압 42V)를 쓰셔야합니다.

24V(충전전압 25.9V), 48V(충전전압 54.6V) 전기 자전거 배터리 충전기를 쓰시면 아니되옵니다.

​

비록 보호회로에 의해 과전압 차단에 들어가겠지만

배터리의 특성에 맞는 충전기를 쓰셔야 안전합니다.

​

​

리튬이온 전기자전거 배터리 사용팁

​

전기자전거 주행을 안하더라도 장기 보관할때엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충,방전 전압 제어)하려는 목적으로

보호회로가 부착 되어있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

​

그러므로 전기 자전거를 주행하지 않고 그냥 놔두더라도 자가 방전 또는 자가 소비되는 전류 때문에

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

​

그렇다고 수시로 만충 전하면

충전 횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...

또 떨어지면 반 충전해 놓고..

​

잔량 게이지가 없는 경우 테스터기로 체크,

​

​

24V 리튬 배터리의 경우 21V ~ 29.4V,(야마하 배터리)

36V 리튬 배터리의 경우 30V ~ 42V,

48V 리튬 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면 됩니다.

​

짧은 거리만 계속 왕복 하신다면 배터리를 만 충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.

​
