야마하 브레이스엘(Brace-L) 전동자전거 밧데리 수리, 교체

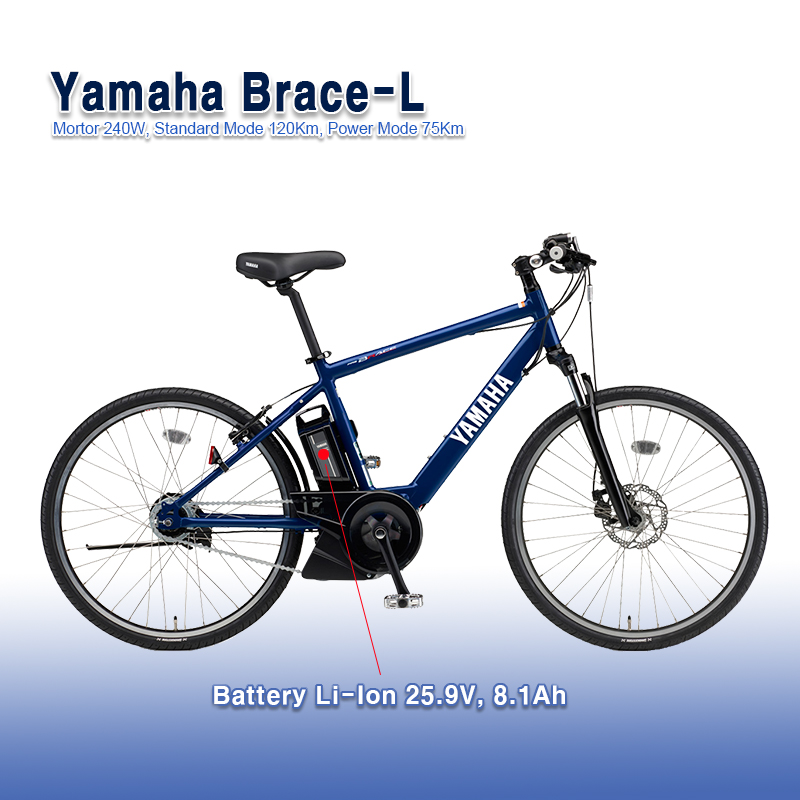

야마하 전동자전거입니다.

PAS 방식이구요

​

모터는 240W,

배터리 용량이 210W의 소형임에도 불구하고 표준모드에서 충전 후 주행거리가 120Km,

파워모드로는 75Km의 무지막지한 성능을 갖추고있습니다.

​

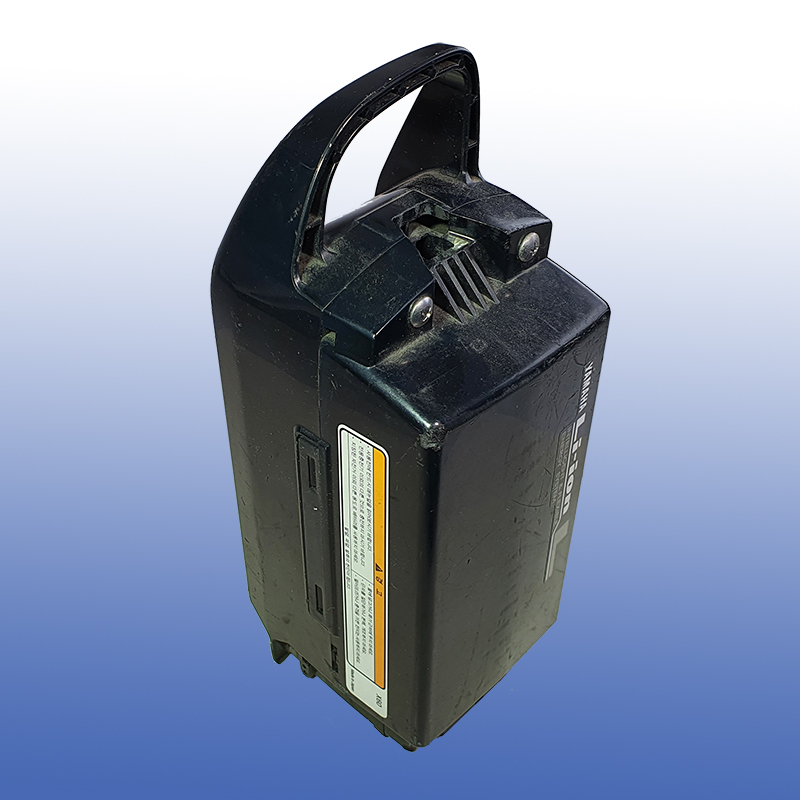

배터리는 본체로부터 손쉽게 분리가 가능합니다..

손잡이까지 달려있구요..

주행후 배터리를 분리해 충전기에 장착, 층전하면됩니다.

​

배터리의 충전 후 주행거리가 30Km이하로 짧아졌고 힘도 약해졌다고 합니다.

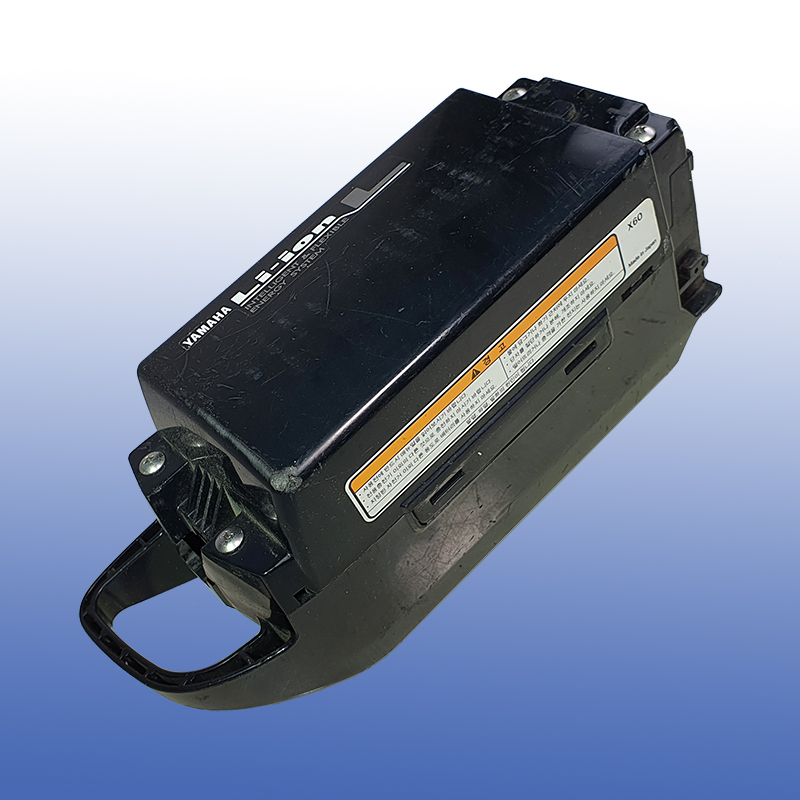

세월의 흔적이 남아있습니다

​

​

​

​

​

​

​

야마하 자전거 배터리의 경우 방수 구조로 되어 있어 우천시에도 침수 걱정은 안하셔도됩니다.

​

​

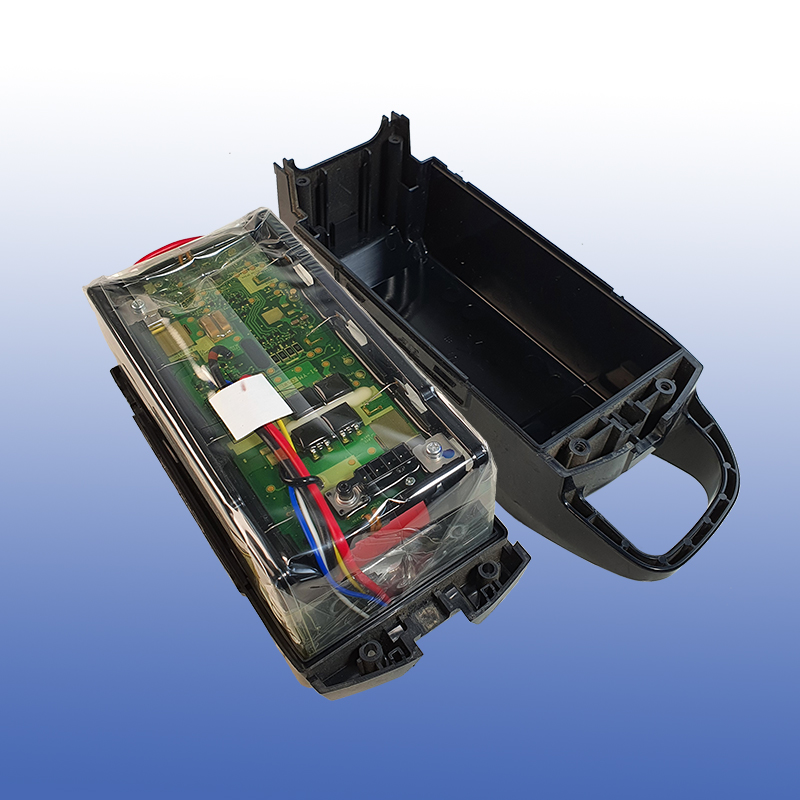

회로는 에폭시를 입히고

그리고 배터리팩 전체를 비닐로 포장하였어요.

기존의 용량은 25.9V, 8.1A, 일본 산요셀이 들어있어요

​

​

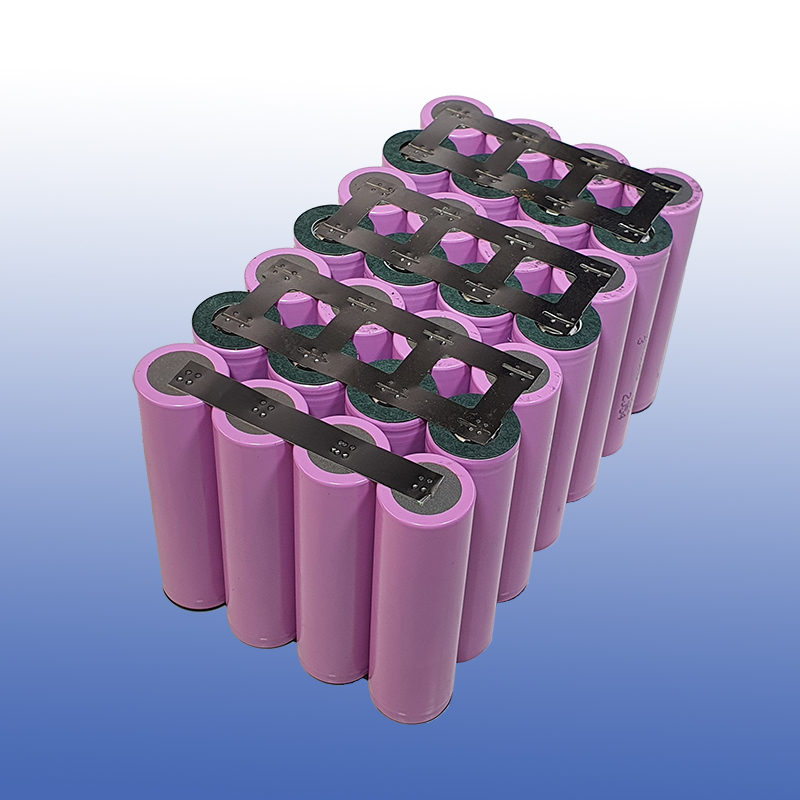

삼성셀 14A로 업그레이드합니다

충전 용량이 8.1A에서 14A로 무려 172% 업그레이드됩니다

충전 용량 증가로 당연히 주행거리도 대폭 늘어나겠죠 ?

​

8.1A로 120Km를 주행한다면 계산상으로 200Km가 넘습니다...Wow !

​

용량 증가로 전압이 천천히 떨어지므로 느끼는 파워도 한층 업그레이드됩니다

​

​

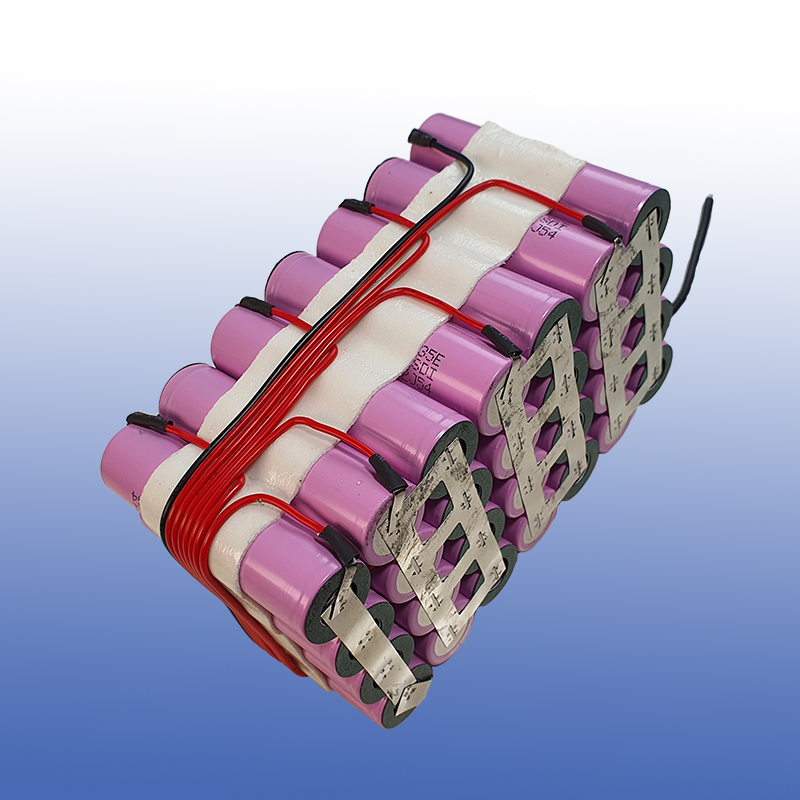

업그레이드를 위해 보호회로도 교체하였구요.

안전작동하구요, 고장률 거의 "0"입니다.

​

​

​

셀의 상세한 스펙입니다

https://www.orbtronic.com/content/samsung-35e-datasheet-inr18650-35e.pdf

셀의 공칭명은 INR18650-35E입니다

​

​

​

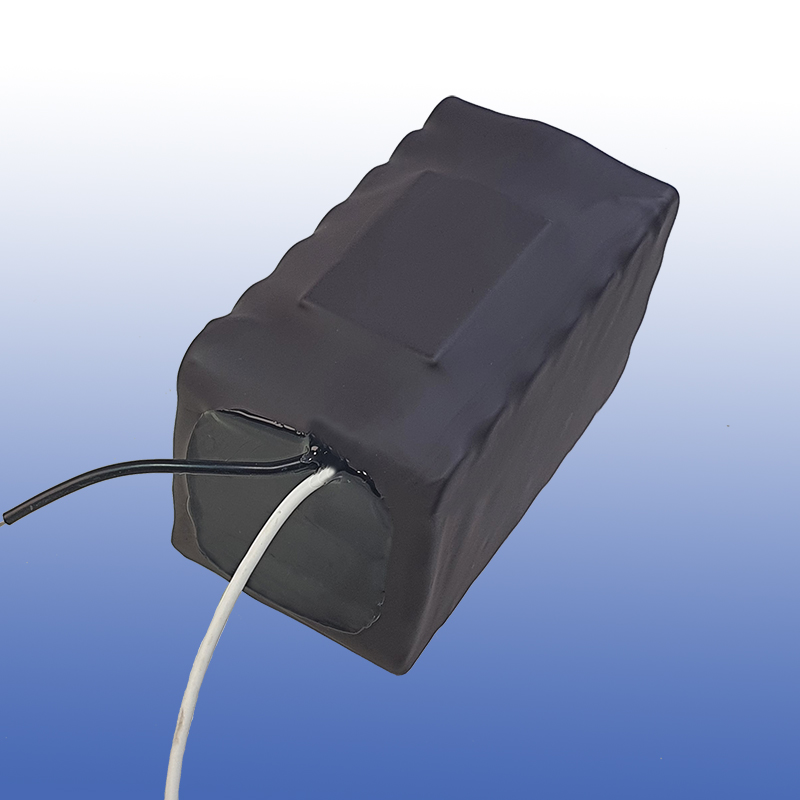

셀과 보호회로를 수축튜브와 에폭시를 이용 최대한 방수처리하였습니다

​

​

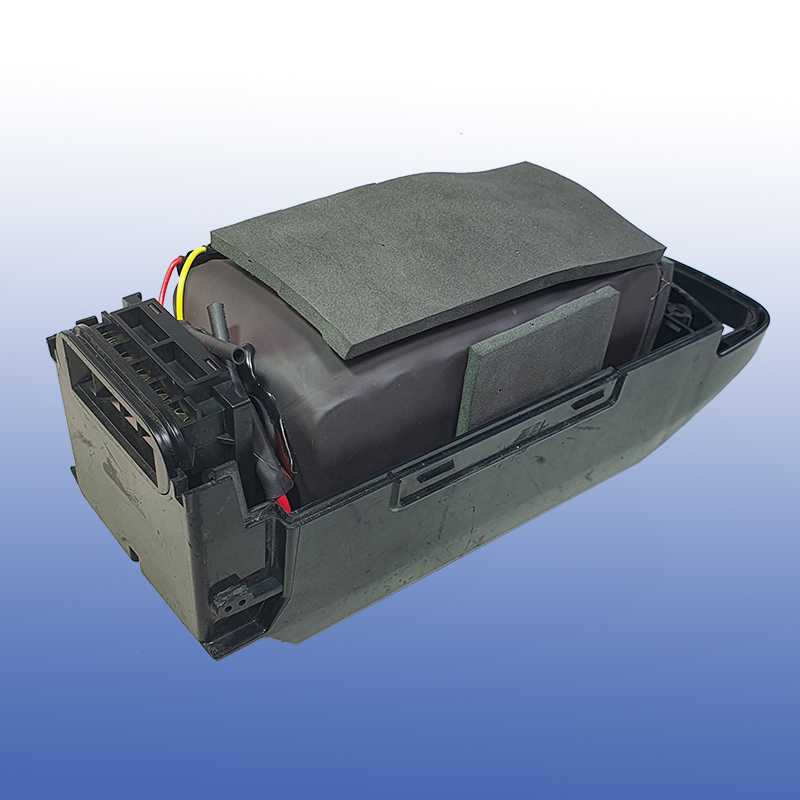

선을 연결 후 스폰지를 이용하여 잘 고정하였습니다.

이만하면 울퉁불퉁한 도로에서도 완충에 잘 견디겠죠 ?

​

​

​

충전을 위한 충전 구를 설치하였습니다

​

​

​

개조 후 야마하 대용량 배터리 특성

​

전압 : 25.2V

전류용량 : 14A (셀교체전 8.1A)

충전전압 : 29.4V

최대충전 허용 전류 : 6.8A

최대방전전류(셀) : 32A

순간최대방전전류(셀) : 52A

​

야마하전기자전거 배터리 충전기는 7셀 충전기 (29.4V)를 쓰셔야합니다.

일반 42V 또는 48V 전기 자전거 배터리 충전기를 쓰시면 절대 안됩니다.

비록 보호회로에 의해 과전압 차단에 들어가지만

배터리의 특성에 맞는 충전기를 쓰셔야 안전합니다.

​

​

리튬이온 전기자전거 배터리 사용팁

​

전기자전거 주행을 안하더라도 장기 보관할때엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충,방전 전압 제어)하려는 목적으로

보호회로가 부착 되어있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

​

그러므로 전기 자전거를 주행하지 않고 그냥 놔두더라도 자가 방전 또는 자가 소비되는 전류 때문에

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

​

그렇다고 수시로 만충 전하면

충전 횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...또 떨어지면 반 충전해 놓고..

​

잔량게 이지가 없는 경우 테스터기로 체크,

24V 배터리의 경우 21V ~ 29.4V,(야마하 배터리)

36V 배터리의 경우 30V ~ 42V,

48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면 됩니다.

​

짧은 거리만 계속 왕복 하신다면 배터리를 만 충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.

​
