A2B 에이투비 컨넥티드 카브 (CONNECTED KARV) 48 전기자전거 배터리 셀 교체

차갑던 봄을 지나

곧 더위를 걱정해야할 것 같은 봄의 절정

오늘만큼은 라이딩에 더할 나위없는 황사없는

날씨도 고운 주말입니다

​

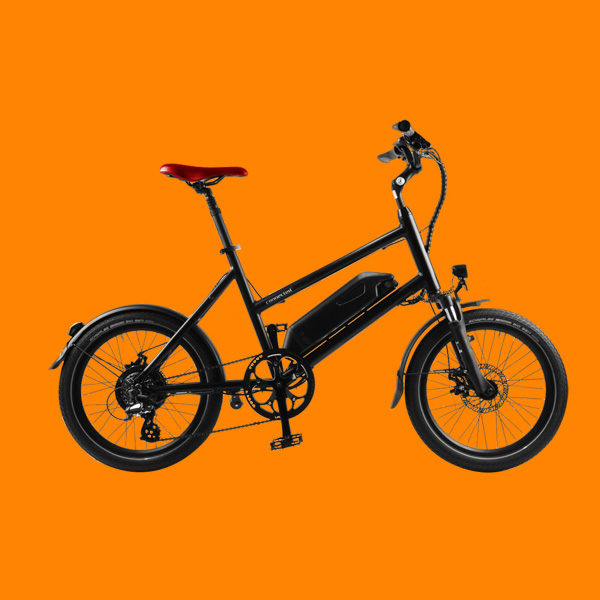

컨넥티드 카브 48V 전기자전거입니다

20인치 미니벨로 타입이구요

모터는 48V에 350W로 등판력이 아주 좋을 것 같네요

​

PAS주행시

한번 충전 후 주행 가능 거리는 약 100Km나온다고 하네요

이정도는 준수하죠 ?

​

장거리 여행용, 업무용 모두 가능할 것 같은데요

단 면허증은 필요하겠네요

​

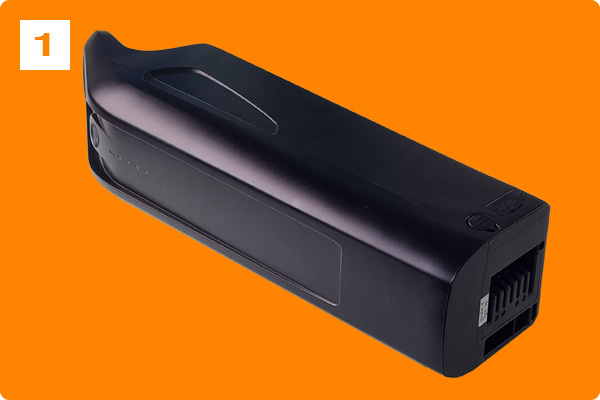

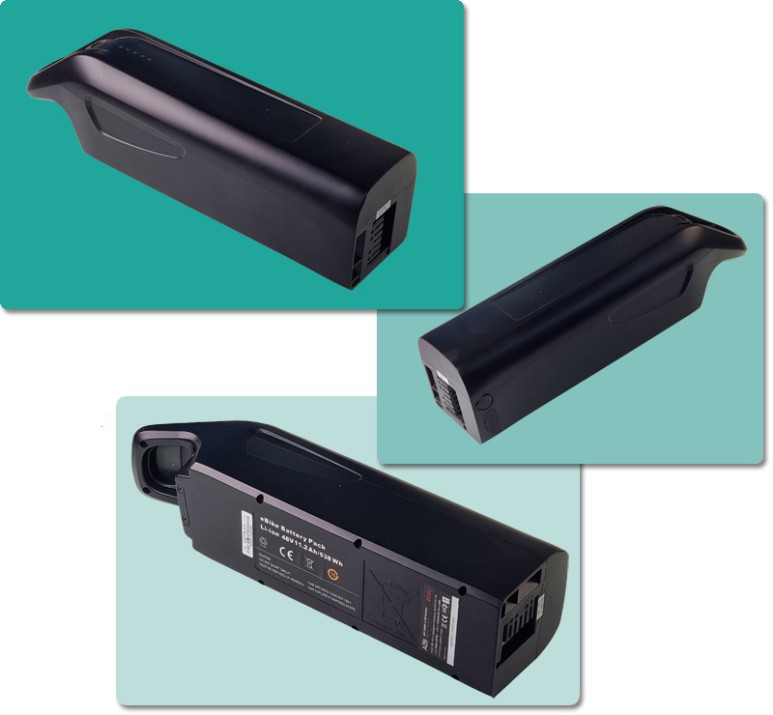

배터리는 하부 프레임에 장착되어있구요

​

디자인이 참 아릅답네요

​

대체적으로 배터리 디자인이 이쁠수록

기능에 신경을 많이쓰고 투자를 많이 한것 같아요

배터리는 전기자전거에서 제일 중요한 부분중에 하나입니다

부품 원가도 제일 높구요

​

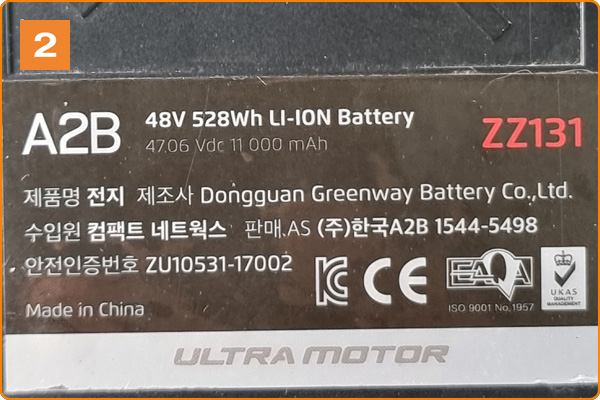

KC인증까지 획득한 합법적인 제품입니다

착한 배터리죠 ?

​

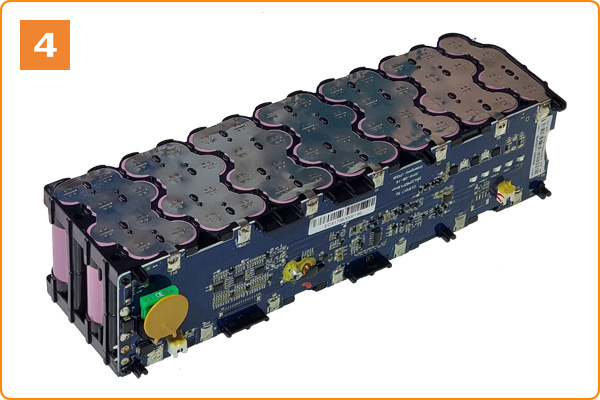

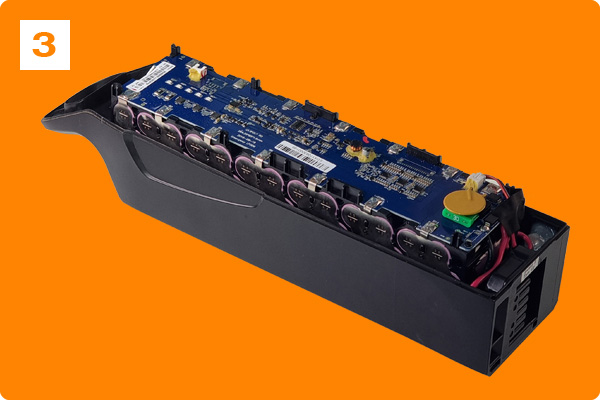

케이스를 분리하였습니다

보호 회로와 리튬이온 셀로 조립되어 있습니다

​

18650 사이즈 셀 52개로 구성되었네요

13S4P죠 ?

​

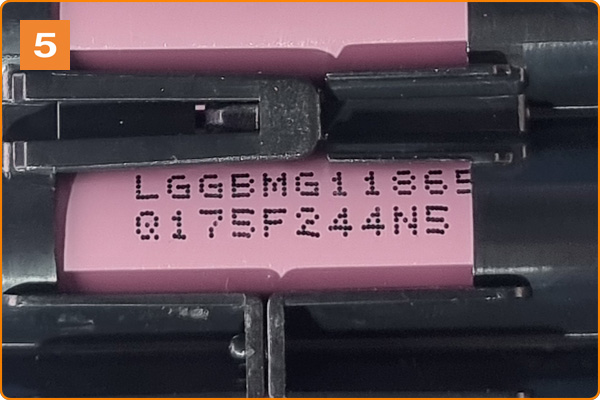

배터리를 들여다 보니 LGGBMG11865셀이네요

국산 셀이네요

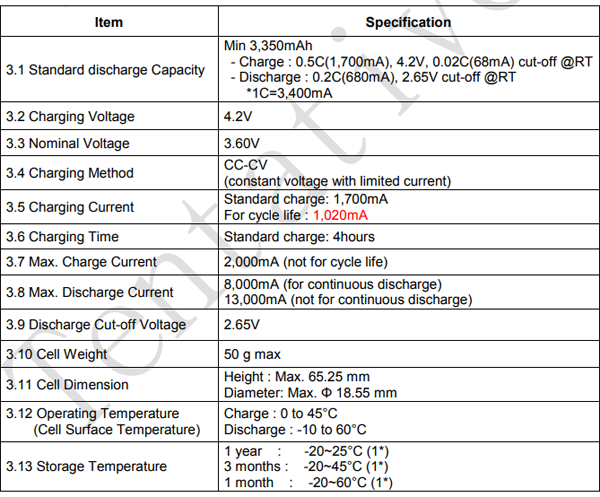

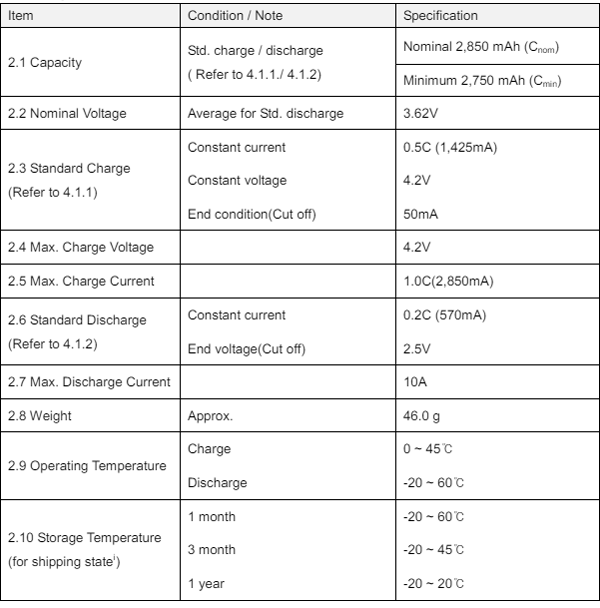

LGGBMG11865 사양서

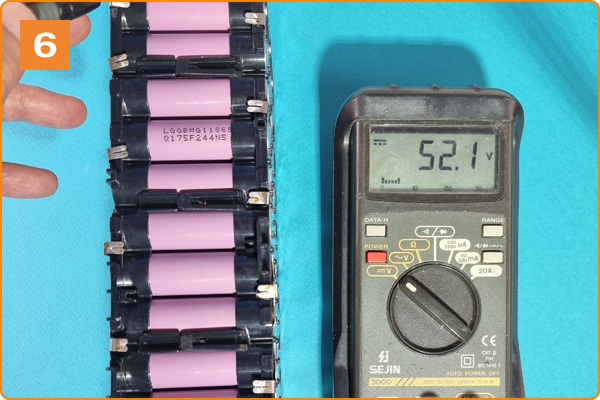

전압을 체크해보았습니다

52.1V로 아직 동작하고 있으니 모니터에 전원은 들어오겠네요

​

셀간 전압들을 측정해 봤습니다

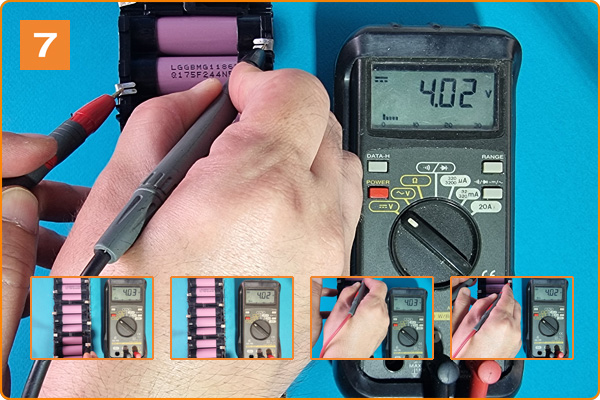

제일 낮은 전압이 4.02V고요

​

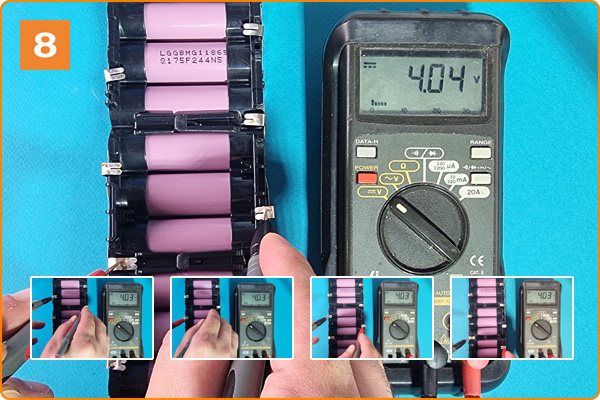

제일 높은 셀의 전압이 4.04V네요

​

전압 분포는

4.03, 4.03, 4.02, 4.02, 4.03, 4.03, 4.03, 4.04, 4.03, 4.03, 4.02, 4.02, 4.03V

​

전압차는 0.02V

0.5% 언바란스면 이 회사가 여태 만든 셀중 가장 좋은 성적이네요

그동안 쌓인 실망에 절치부심, 이를 악물고 뛰었을까요 ?

​

새 셀로 교체하였습니다

​

용량은 3500mAh입니다

​

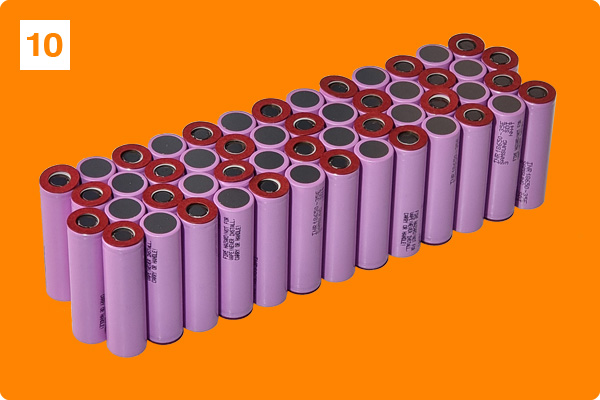

동일한 셀수로 같은 구성을 하였습니다

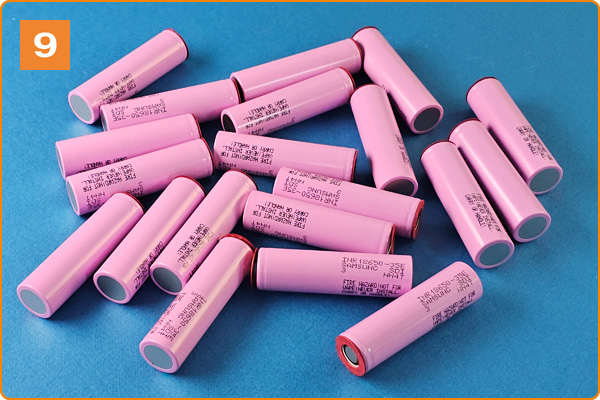

삼성 INR 18650-35E 셀이구요

기존 배터리보다 용량과 성능은 향상되었습니다

INR 18650-35E 사양서



리필 전과 리필 후 성능 비교입니다



​	리필 전	리필 후
배터리 용량	11.6Ah	14Ah
최대 방전 가능 용량	40Ah	52Ah
주행 예상 거리	100Km	120Km

리필 후 용량은 약 2.4Ah 증가하면서

주행 가능 거리도 약 20% 증가한 120Km 를 예상할 수 있겠네요

​

​

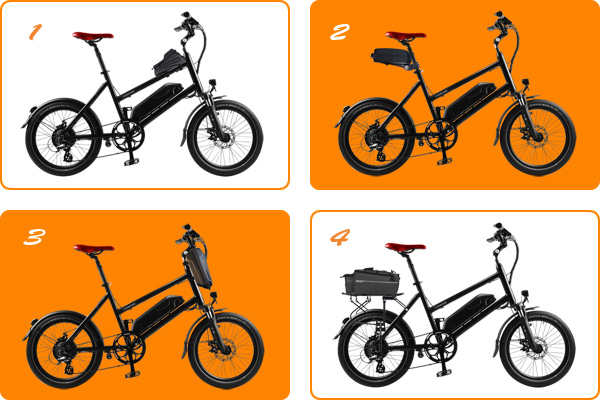

만약 아주 먼 장거리 여행을 계회 중이시라면

아래와 같이 보조 배터리도 추가할 수 있습니다

​

1. 프레임위에 10Ah를 추가하여 약 86Km를 늘리 실 수 있으며
2. 안장 밑에 15Ah를 추가하여 약 130Km를 늘리 실 수 있으며
3. 핸들 앞 25Ah를 추가하여 약 215Km를 늘리 실 수 있으며
4. 짐받이에 30Ah를 추가하여 약 258Km를 늘리 실 수 있을 것으로 예상됩니다

​

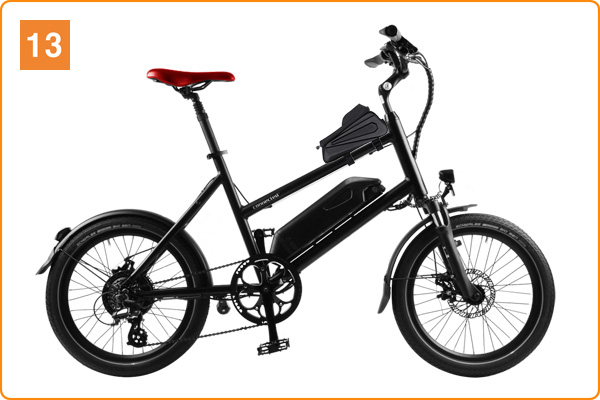

프레임 위에 설치



​

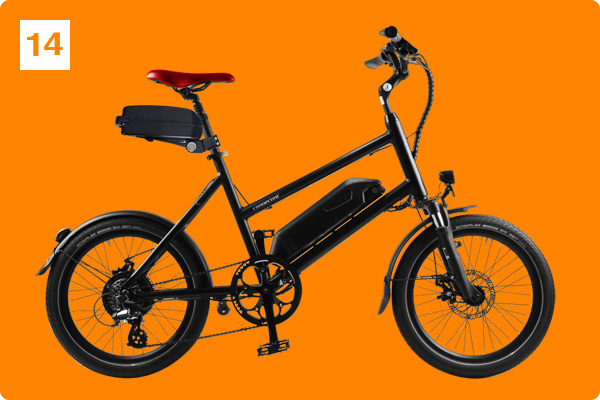

안장 뒤에 전용 케이스를 이용해 설치



​

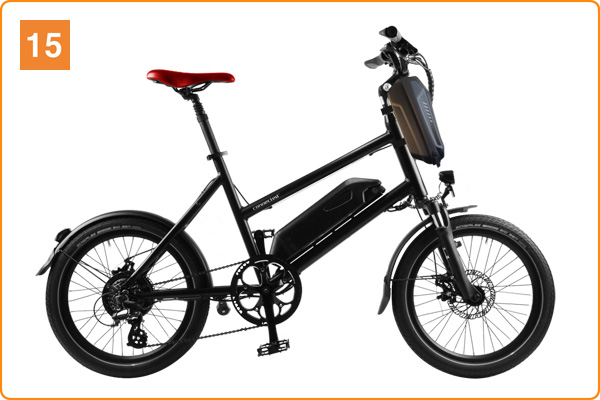

핸들 앞에 설치



​

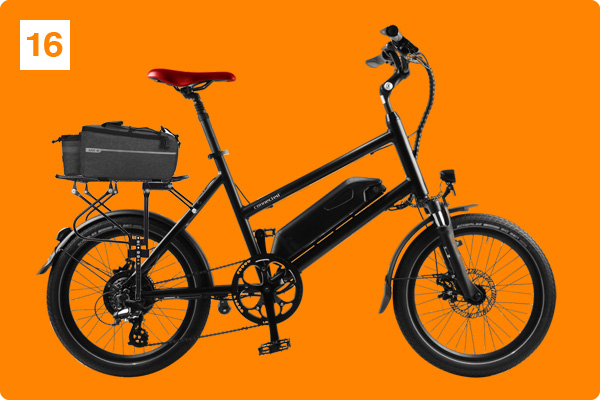

짐받이 위에 대용량 설치



​

​
