치노바 아이온(TSINOVA ION) 전기자전거 배터리 리필 및 보조배터리

입춘을 앞두고 있어 날씨는 많이 풀렸어요

그러나 황사인지 미세먼지인지 하늘은 흐릿~해요

오래전에는 항상 맑고 푸르렀는데 ...

언제부턴가 우리나라 하늘은 회색이 일상화된 것 같아요

​

중국이 이사 가던지 우리나라가 이사가던지해야 맑아질지 모르겠어요

이번엔 따뜻하고 깨끗한 봄날 진짜 하얀 목련을 보고 싶은데요

​

치노바 아이온 전기자전거 입니다

멀리 영국에서 디자인한 것이라서 그런지 빈티지하기도하고 조금 고상하기도 하죠?

점잖은 분이 우산하나 매달고  초원 위를 달리면 잘 어울릴 것 같아요^^



20인치휠에

본체의 거의 모든 부분이 알미늄으로 제작되어

무게가 약 14Kg으로 아주 가벼운게 특징입니다

죙일 짊어지고 다녀도 힘 안들겠어요^^

​

전압은 37V에 모터는 250W이고요

최고속도 25Km로

자전거도로 주행 및 면허증이 없는 초보자도 주행이 가능할 것 같네요

(자전거 도로 주행 에관한 정보)

한번 충전에 약 70Km 주행이 가능하다고 합니다

​

소녀의 핸드백같이 예쁜 배터리 수납 케이스가 프레임 밑에 설치 되어 있고....

뭔 장식폼 같아요

​

안에 조그마한 리튬이온 전지 팩이 들어있구요, 딱 도시락 사이즈입니다

​

도시락 꺼내듯 배터리를 빼서 집에 들고 가서 충전을 할 수 있어요

​

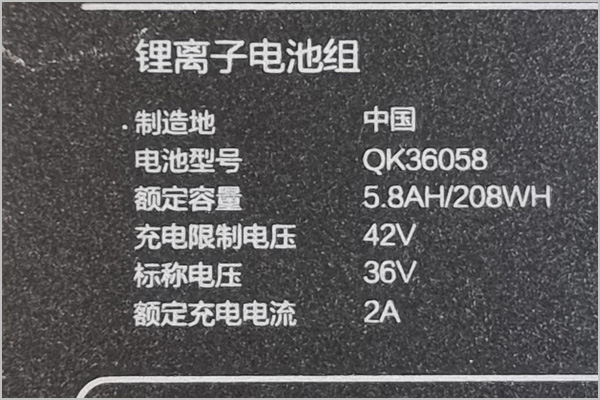

배터리 생산국은 중국으로 표기 되었고

용량은 5.8Ah로 표기도었어요

​

상품 광고에서 보니

디테릴러스란 회사에서 인증을받고 정식수입하는 것 같은데요

KC 안전 인증에 관한 표기는 없네요

​

인터넷상에서 확실한 KC 인증내용을 확인할 수도 없고요

​

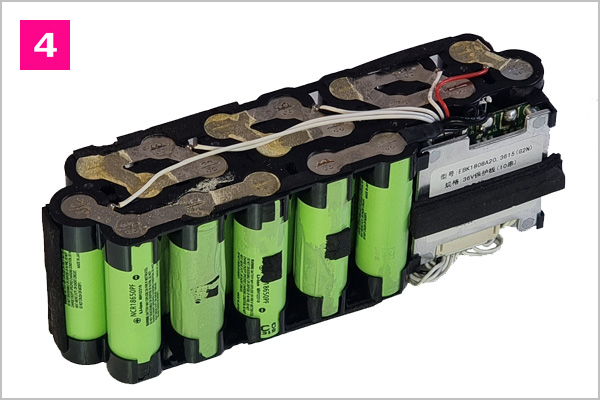

팩을 분해한 모습입니다

​

리튬이온 셀과 보호회로로 조립되어있구요

​

셀 20개가 10S2P로 조립되어 있어요

​

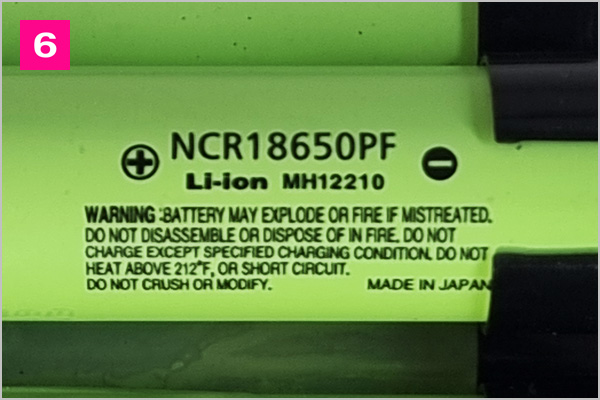

셀은 일제 파나소닉 NCR18650PF 셀이구여 용량은 2900mAh 입니다

보통 중국 과 일본 셀들은 세부 스펙 노출을 잘 안하므로

더이상 알 수 없어요...

​

일본 셀들은 뭐 기술 도둑 맞을까봐 그런것 같고

중국 셀들은 국가의 기밀 사항이라 그런가봐요...

​

리튬이온 생산 초창기엔 소니, 산요와 더불어 세계에 이름을 날렸었죠?

아 옛날이여~!

​

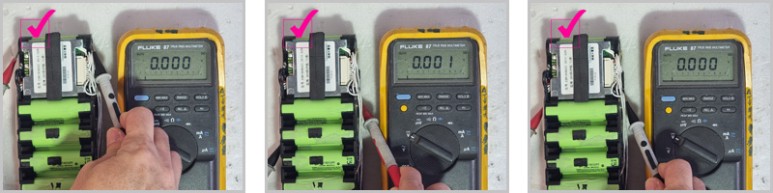

전압을 재어 보니 전부 다이했네요

오래 충전을 안하고 놔두신 것 같은데요...

​

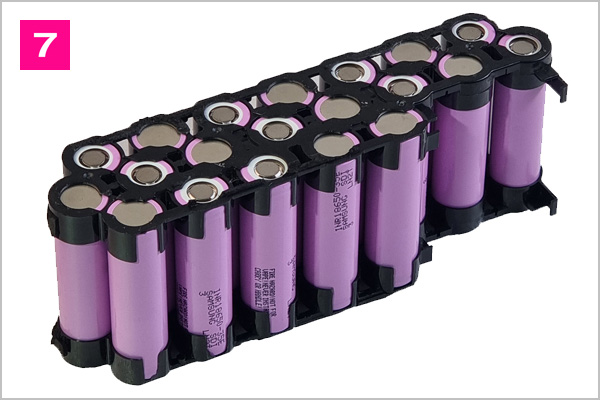

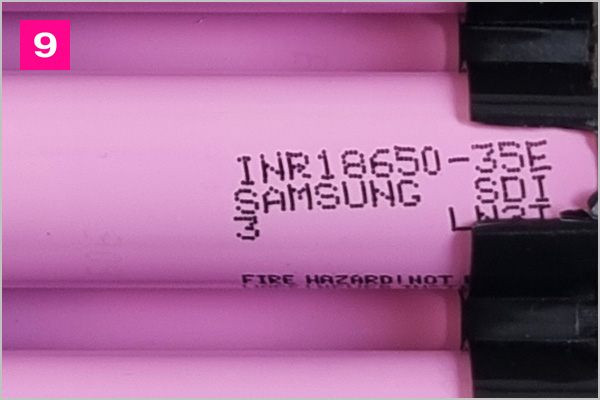

국산 INR18650-35E 셀로 교체하였습니다

​

같은 18650 사이즈 이지만 용량은 7Ah로 업그레이드 되었습니다

그만큼 주행 거리도 늘어나겠죠 ?

​

용량이 약 20% 늘어났죠 ?

그러면 주행 거리도 70Km 서 84Km로 쭈욱 늘어납니다

​

​

리필 후........

​

성능이 향상된 셀로 교체하였으므로

수명도 대폭 늘어날 것 입니다

​

기존배터리는 충전을 않고 오래 보관해서

완전 방전에 이른 것으로 보이구여

​

보통은 풀로 쓰시더라도 최소 약 2~3년은 무난히 타요...

보관만 잘하시면 5년 이상 10년 까지도 타시는 분들도 많이 있습니다

​

겨울철 주행을 안하시더라도 배터리를 자전거에서 분리해서,

꼭 충전해서 보관하셔야합니다.

​

​

개조 후 치노바 아이온 배터리 특성입니다.

​

​

전압 : 36V

전류용량 : 7A

충전전압 : 42V

최대충전 허용 전류 : 4Ah

순간최대방전전류(셀) : 26Ah

​충전온도 : 0 to 45°C

사용온도 : -10 to 60°C

​

​

충전기는 리튬이온36V (충전전압42V)용 2~4Ah를 쓰시면됩니다.

배터리 팩에 들어있는 보호회로에도 과충전 차단기능이 있지만

2중, 3중 안전을 위해 꼭 전압에 맞는 충전기를 사용하셔야합니다.

잭의 크기가 같다고 아무 충전기나 꽂아 충전하시면 안됩니다.

​

충전시간

2A 충전기 : 약 4시간

4A 충전기 : 약 2시간

​

******************************************************************

​

​

리필 후 주행 거리는 약 84Km...

그러나 동그란 바퀴만 보면 항상 멀리 가고픈 마음이 생기죠 ?

​

국토 종주 또는 전국 일주 까지는 못하더라도

멀리 아름다운 산이나 바다를 보러 다녀 오고 싶을 때가 있는데

항상 배터리 때문에 걱정이시죠 ?

​

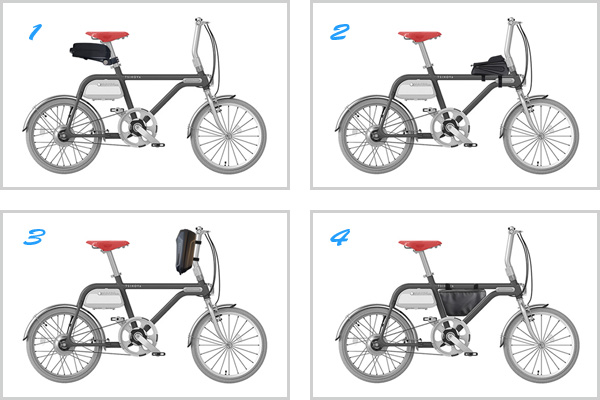

치노바 ION 자전거에 추가로 주행거리를 늘리시려면

아래와 같이 보조배터리를 추가 하실 수 있어요

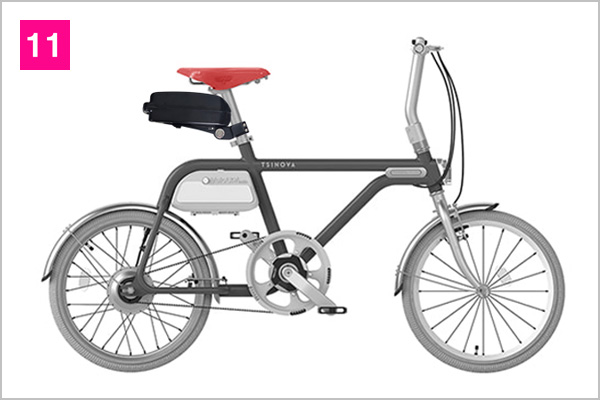

1. 좌석밑에 프로그형 보조배터리 설치 약 20Ah추가로 약 240Km를
2. 프레임 위에 약 10Ah 추가로 약 120Km를
3. 핸들 앞 약 30Ah 추가로 약 360Km를
4. 삼각프레임에 약 15Ah 추가로 약 180Km를 늘리실 수 있겠네요..

​

도시락만 싸면 배낭 메고 멀리 떠날 수 있어요^^

​

​

​
